リジットカップリング AR/ARCシリーズ
詳細仕様
39件の型式
-
AR/ARCシリーズ
| 型式 | タイプ |
伝達 トルク (N・cm) |
最高回転数 (min－1) |

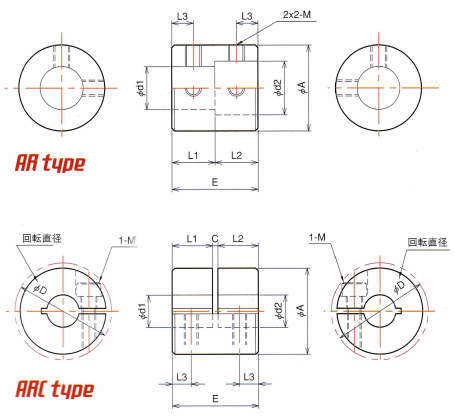

標準穴径 | 寸法 | M |
D (mm) |
ボルト 締付トルク (N・cm) |
慣性モーメント |
1組分 重量 (gr) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 (mm) | d2 (mm) | A (mm) | L1 (mm) | L2 (mm) | C (mm) | E (mm) | L3 (mm) | (N・m) | (GD2N・cm) | ||||||||
| AR-16-3-3 | ARタイプ | 50 | 10000 | 3 | 3 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-16-4-4 | ARタイプ | 50 | 10000 | 4 | 4 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-16-5-5 | ARタイプ | 50 | 10000 | 5 | 5 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-16-6-6 | ARタイプ | 50 | 10000 | 6 | 6 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-16-8-8 | ARタイプ | 50 | 10000 | 8 | 8 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-16-10-10 | ARタイプ | 50 | 10000 | 10 | 10 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.027 | 0.110 | 8.72 |
| AR-20-5-5 | ARタイプ | 100 | 10000 | 5 | 5 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.083 | 0.334 | 17.0 |
| AR-20-8-8 | ARタイプ | 100 | 10000 | 8 | 8 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.083 | 0.334 | 17.0 |
| AR-20-10-10 | ARタイプ | 100 | 10000 | 10 | 10 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.083 | 0.334 | 17.0 |
| AR-20-12-12 | ARタイプ | 100 | 10000 | 12 | 12 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.083 | 0.334 | 17.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AR-16-3-3 | AR-16-3-3 | P | 1,400 | - | - |
| AR-16-4-4 | AR-16-4-4 | P | 1,400 | - | - |
| AR-16-5-5 | AR-16-5-5 | P | 1,400 | - | - |
| AR-16-6-6 | AR-16-6-6 | P | 1,400 | - | - |
| AR-16-8-8 | AR-16-8-8 | P | 1,400 | - | - |
| AR-16-10-10 | AR-16-10-10 | P | 1,400 | - | - |
| AR-20-5-5 | AR-20-5-5 | P | 1,600 | - | - |
| AR-20-8-8 | AR-20-8-8 | P | 1,600 | - | - |
| AR-20-10-10 | AR-20-10-10 | P | 1,600 | - | - |
| AR-20-12-12 | AR-20-12-12 | P | 1,600 | - | - |
