・操作しやすいノブつきロックピン。
・スピーディなワークの位置決め・固定ができます。
・相手穴からの抜け止めにはステンレス鋼球を使用。耐久性があります。
・せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。重荷重タイプのせん断荷重は標準タイプの1.5倍。
・品番の末尾記号により、荷重タイプが選択できます。
末尾記号なし：標準タイプ
末尾記号“H”：重荷重タイプ
| ノブ | ナイロン6 |
|---|---|
| 操作ボタン | PCBLS：SUS303相当 PCBLS-H：SUS630相当 |
| ピン | PCBLS：SUS303相当 PCBLS-H：SUS630相当 |
| ボール | SUS420J2相当 |
| 内蔵スプリング | ステンレス鋼線 |
164件の型式

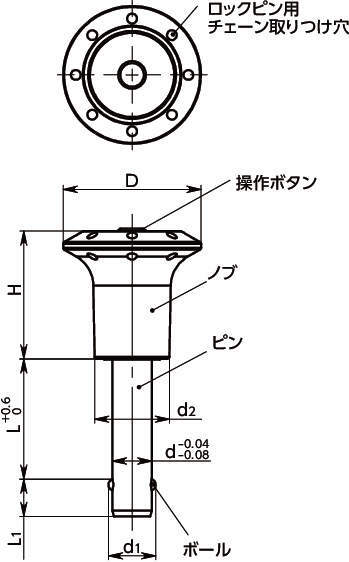

| 型式 | タイプ | d | d1 | d2 | L1 | D | H | Lm |
二面せん断荷重 (kN) |
|---|---|---|---|---|---|---|---|---|---|
| PCBLS-12-60 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 60 | 87 |
| PCBLS-12-70 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 70 | 87 |
| PCBLS-12-80 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 80 | 87 |
| PCBLS-12-90 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 90 | 87 |
| PCBLS-12-100 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 100 | 87 |
| PCBLS-12-110 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 110 | 87 |
| PCBLS-12-120 | 標準タイプ | 12 | 14.5 | 25 | 10.6 | 42 | 39 | 120 | 87 |
| PCBLS-16-30 | 標準タイプ | 16 | 19 | 25 | 14 | 42 | 39 | 30 | 155 |
| PCBLS-16-35 | 標準タイプ | 16 | 19 | 25 | 14 | 42 | 39 | 35 | 155 |
| PCBLS-16-40 | 標準タイプ | 16 | 19 | 25 | 14 | 42 | 39 | 40 | 155 |
二面せん断荷重はの値は参考値であり、保証値ではありません。安全を考慮して選定してください。 二面せん断荷重は、破断面が二面あるときの荷重です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCBLS-12-60 | PCBLS-12-60 | P | 9,480 | - | 在庫品 |
| PCBLS-12-70 | PCBLS-12-70 | P | 9,480 | - | 10日間 |
| PCBLS-12-80 | PCBLS-12-80 | P | 9,840 | - | 10日間 |
| PCBLS-12-90 | PCBLS-12-90 | P | 12,300 | - | 10日間 |
| PCBLS-12-100 | PCBLS-12-100 | P | 12,500 | - | 10日間 |
| PCBLS-12-110 | PCBLS-12-110 | P | 12,900 | - | 10日間 |
| PCBLS-12-120 | PCBLS-12-120 | P | 13,500 | - | 10日間 |
| PCBLS-16-30 | PCBLS-16-30 | P | 15,000 | - | 10日間 |
| PCBLS-16-35 | PCBLS-16-35 | P | 15,000 | - | 10日間 |
| PCBLS-16-40 | PCBLS-16-40 | P | 15,000 | - | 在庫品 |
