M100-S(ツール側)
-
![]()
M100-S(ツール側)
-
![]()
M100-S(ロボット側)
・密着/着脱センサ標準装備
・ISOフランジ対応
・低動作圧力で駆動(0.3MPa～)
＜用途＞
・プレス/成型品の取り出し時、バリ取り/研磨/組立作業時のツールの交換
・アーク/スポット溶接時のマテハンの交換
・アークトーチ/塗装/シーリングガンの交換
・各種マテハンの交換
共通仕様
| 可搬質量 | 50～100kg |
|---|---|
| 許容モーメント | 1000Nm |
| 許容トルク | 1000Nm |

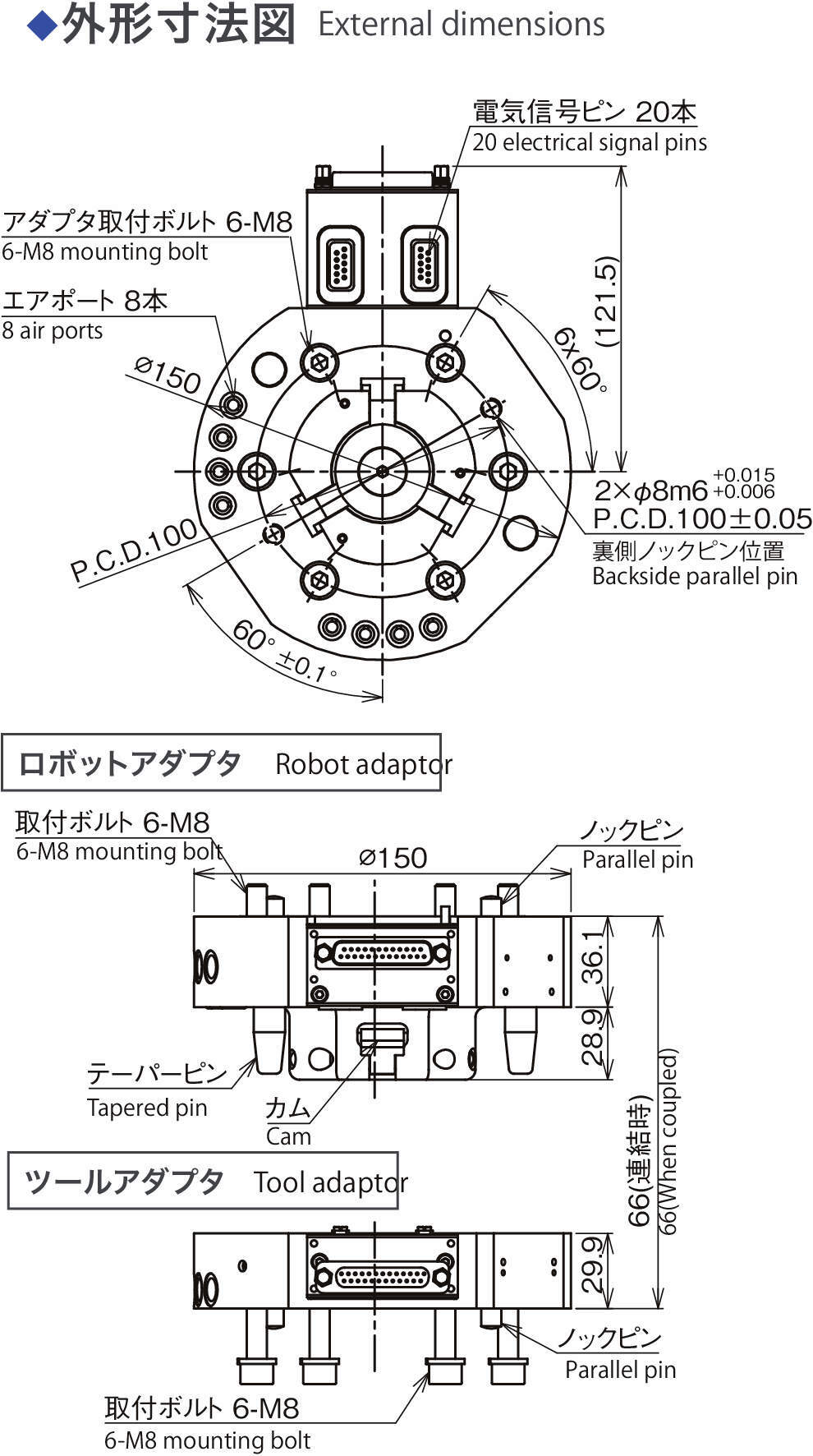

| 外形寸法 | φ150mm |
| 連結時厚み | 66mm |
| 本体材質 | アルミニウム合金 |
| 位置再現精度 | ±0.010mm |
| 動作空気圧力 | 0.3～0.85MPa |
| 本体質量 | ロボット側：2.2kg ツール側：1.5kg |
| 出力信号 | チャック端、アンチャック端、連結確認端 |
| 使用温度 | 0～60℃ (凍結無きこと) |
| 使用湿度 | 0～95%RH (結露無きこと) |
