マルパイジョン（同径）｜垂直・水平穴 608，609

PJ608、PL608

  • PJ608、PL608

  • PJ609、PL609

  • PC608

  • PC609

Ｌ字形取付け 水平穴奥詰まり

【パイジョンとは】
クランプとパイプを組合わせて形づくる、多目的システムアップパーツです。

【特長】
■軽くて強いアルミ合金製
・穴をΦHBに仕上げ、アルマイト処理を施して防錆性と耐性を高めています。
■スリット締付け構造
・パイプを傷めず六角レンチで組み立てが出来ます。
■繰り返しの着脱が可能
・ジュラルミン材の復元力を活かしています。
■5色のカラー化に対応
・約2,000アイテムがカラーバリエーションに対応しています。

【応用】
■機械装置・試作・実験・デモ機などのフレーム組立
■機能器具・測定・照明・センサーなどの取付けアーム
■エアブロー・スプレーガンなどの各種器具取付に
■パイジョンとアルミフレームとの組合せに

#パイジョン
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 6件中 1-6件

  • 表示件数

6件の型式

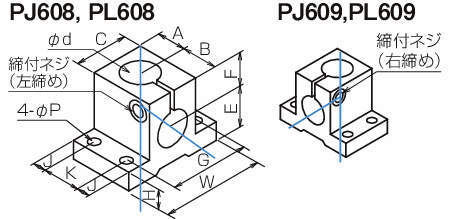

  • PJ608・PL608・PJ609・PL609

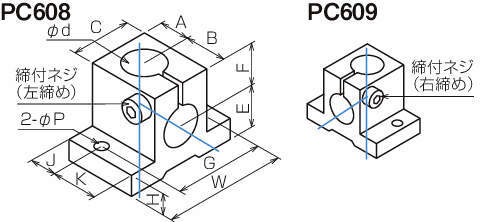

  • PC608・609

型式 形状記号 形状 締付ネジ方向 φd E F A B C H G W J K φP 締付ネジ
PC608 608 垂直、水平穴 左締め 9 11 11.5 7 11 16 6 24 32 7 11 2-φ4.2 M4
PJ608 608 垂直、水平穴 左締め 13 14 14.5 10 14 20 7 30 38 5 14 4-φ4.2 M4
PL608 608 垂直、水平穴 左締め 19.1 18 18.5 14 19 26 9 38 48 6 21 4-φ5.2 M5
PC609 609 垂直、水平穴 右締め 9 11 11.5 7 11 16 6 24 32 7 11 2-φ4.2 M4
PJ609 609 垂直、水平穴 右締め 13 14 14.5 10 14 20 7 30 38 5 14 4-φ4.2 M4
PL609 609 垂直、水平穴 右締め 19.1 18 18.5 14 19 26 9 38 48 6 21 4-φ5.2 M5

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PC608 PC608 P 1,720 在庫品 在庫品
PJ608 PJ608 P 2,010 在庫品 在庫品
PL608 PL608 P 2,860 在庫品 在庫品
PC609 PC609 P 1,720 - 在庫品
PJ609 PJ609 P 2,010 - 在庫品
PL609 PL609 P 2,860 在庫品 在庫品
