【3次元ブラケット】
・球体変動構造のため、位置合わせが自由自在。
・材質がSUS304、耐食性、耐熱性に優れている。
・通常のマルパイジョンの組み合わせでも同じ構造にできますが、ネジを締める箇所が多くなるため調整が難しく、締めている間に取付け位置がずれる可能性があります。3次元パイジョンなら、そのような心配がありません。
・材質をステンレスにすることにより食品・化粧品・薬品業界をターゲットに。
3件の型式
SBC360

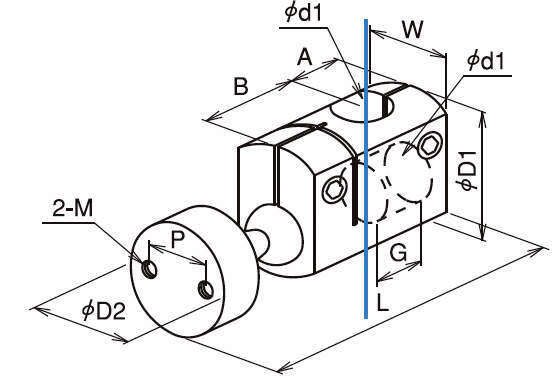

| 型式 | 形状記号 | 取付 |
φd1 (mm) |
φD1 (mm) |
A (mm) |
B (mm) |
W (mm) |
G (mm) |
L (mm) |
φD2 (mm) |
P (mm) |
2-M×有効 | 締付ネジ | 耐荷重N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBC360F | SBC360 | ネジ取付 | φ10 | φ20 | 13 | 19.5 | 14 | 13 | 49.5 | φ15 | 9 | M3×6 | 2-M4 | 37 |
| SBC360G | SBC360 | ネジ取付 | φ12 | φ25 | 15 | 25.5 | 18 | 15 | 63.5 | φ22 | 12 | M4×8 | 2-M4 | 78 |
| SBC360Q | SBC360 | ネジ取付 | φ20 | φ37 | 22 | 39 | 20 | 22 | 95.5 | φ29 | 18 | M6×12 | 2-M5 | 177 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SBC360F | SBC360F | P | 18,110 | - | - |
| SBC360G | SBC360G | P | 19,250 | - | - |
| SBC360Q | SBC360Q | P | 33,300 | - | - |
