ニードルバルブ｜ニードルストップバルブ（ステンレス鋼製・2.65MPa・開閉指示器付） US-□27G

US-127G

  • US-127G

  • US-327G

NEW US-VALVES ／ NEW満弁くん

■高圧ガス大臣認定品として、安全設計を行っております。

■ボディは堅牢な鍛造仕上げで、且つボンネットレス形のため、コンパクトです。

■ステムの形状がニードルになっておりますので、精密で安定性のある流量調整が容易にできます。

■フジキン独自の組合せパッキンと、操作性を重視した設計により、ハンドルトルクが低く、シール性のよい構造となっております。

■ハンドルは、水抜き穴があり操作性のよい形状で、弁番号銘板も取付けやすくなっております。

■ボディは、Uボルトで固定し易い形状となっております。

#バルブ
#ニードルバルブ

共通仕様

材質 ・ボディ：SUSF316
・ステム：SUS316
・グランドパッキン：C-PTFE＋PTFE
・ハンドル：ADC12
最高使用圧力 26.5MPa
使用温度範囲 -45～+230℃

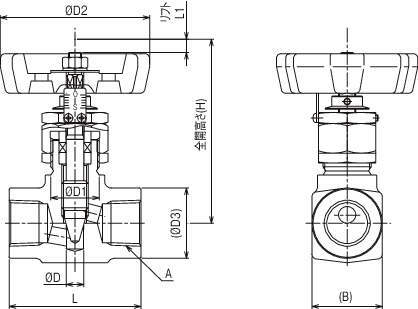

  • 寸法図

詳細仕様

前へ
次へ

  • 5件中 1-5件

  • 表示件数

5件の型式

  • US-127G

  • US-327G

型式 タイプ 形状 最高
使用圧力		 呼び径 オリフィス径
D
(mm)		 面間距離
L
(mm)		 管接続部
ねじ
A		 全開高さ
H
(mm)		 リフト
L1
(mm)		 ハンドル径
D2
(mm)		 D3
(mm)		 B
(mm)		 MAX Cv値 質量
(kg)
A B
US-127GA-R 開度指示器付ねじ込み式 グローブ 26.33MPa 6A 1/8B 5 48 Rc1/8 68 5 58 22 22 0.34 0.3
US-127GB-R 開度指示器付ねじ込み式 グローブ 26.34MPa 8A 1/4B 5 48 Rc1/4 68 5 58 22 22 0.46 0.3
US-127GC-R 開度指示器付ねじ込み式 グローブ 26.35MPa 10A 3/8B 6 55 Rc3/8 81 6 68 26 26 0.66 0.4
US-127GD-R 開度指示器付ねじ込み式 グローブ 26.36MPa 15A 1/2B 8 60 Rc1/2 86 7.5 68 32 32 1.08 0.6
US-327GC-R 開度指示器付ねじ込み式 アングル 26.37MPa 10A 3/8B 6 27.5 Rc3/8 81 6 68 26 26 0.88 0.6

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
US-127GA-R US-127GA-R P 30,700 - 20日間
US-127GB-R US-127GB-R P 30,700 - 20日間
US-127GC-R US-127GC-R P 33,200 - 20日間
US-127GD-R US-127GD-R P 35,400 - 20日間
US-327GC-R US-327GC-R P 43,800 - 20日間
