ニードルバルブ｜計装用ミニチュアバルブ（リングジョイント式・1.96MPa） RA

RA-□

RA-□
RA-□A/□B/□C

リングジョイント＆ミニチュアバルブ

■銅管の外部とリングの内面との圧着により接続
・ネジ切りもろう付け溶接も不要です。
・袋ナットを締めるだけで接続できます。
・特殊工具や火気・接着剤等を必要としません。
・使用後も保管・点検・配管のための取外し及び再取付が簡単にできます。

■外面にニッケルメッキを施してあります
・外部の雰囲気に対する耐食性に優れております。
・外観が美しいのでプロセスの装飾にもなります。

: #バルブ; #ニードルバルブ

共通仕様

最高使用圧力	1.96MPa
使用温度範囲	-20～+80℃

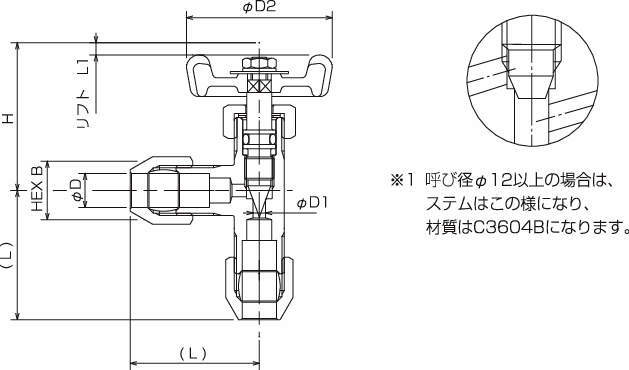

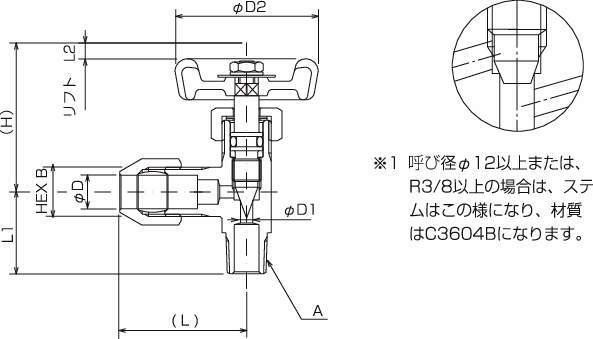

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

6件中 1-6件
表示件数

仕様
価格・納期

6件の型式

型式	タイプ	形状	最高使用圧力	呼び径 D	オリフィス径 D1 (mm)	面間距離(mm)		管接続部 B (mm)	全開高さ H (mm)	リフト L2 (mm)	ハンドル径 D2 (mm)
						L	L1
						L	L1
RA-6-R	リングジョイント式	アングル	1.96MPa	6mm	3	30	-	14	35	3	35
RA-8-R	リングジョイント式	アングル	1.96MPa	8mm	3	30	-	14	35	3	35
RA-10-R	リングジョイント式	アングルハーフ	1.96MPa	10mm	3	33	-	17	35	3	35
RA-6A-R	リングジョイント式	アングルハーフ	1.96MPa	6mm×R1/8	3	30	20	14	35	3	35
RA-6B-R	リングジョイント式	アングルハーフ	1.96MPa	6mm×R1/4	3	30	22	14	35	3	35
RA-8B-R	リングジョイント式	アングルハーフ	1.96MPa	8mm×R1/4	3	30	22	14	35	3	35

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
RA-6-R	RA-6-R	P	4,530	-	-
RA-8-R	RA-8-R	P	4,580	-	-
RA-10-R	RA-10-R	P	5,970	-	-
RA-6A-R	RA-6A-R	P	4,160	-	-
RA-6B-R	RA-6B-R	P	4,160	-	-
RA-8B-R	RA-8B-R	P	4,460	-	-
