ボールバルブ｜スーパーミニ3方ボールバルブ（ステンレス鋼製・16.2 MPa） FUBVT

FUBVT-115

FUBVT-115
FUBVT-915
FUBVT-715

FINE series PURE スタンダードseries

■ステンレス鋼製、16.2 MPa

■接ガス部完全禁輸処理品です。

■小型で軽量タイプです。

■高圧ガス大臣認定品も可能です。

■サポート型式はパネルマウントです。

: #バルブ; #ボールバルブ

共通仕様

ボディ材質	SUS316
ボール材質	SUS316
ボールシートパッキン材質	特殊パッキン
グランドパッキン材質	PTFE
ハンドル材質	ZDC2
最高使用圧力	16.2MPa
使用流体温度範囲	10～+80℃

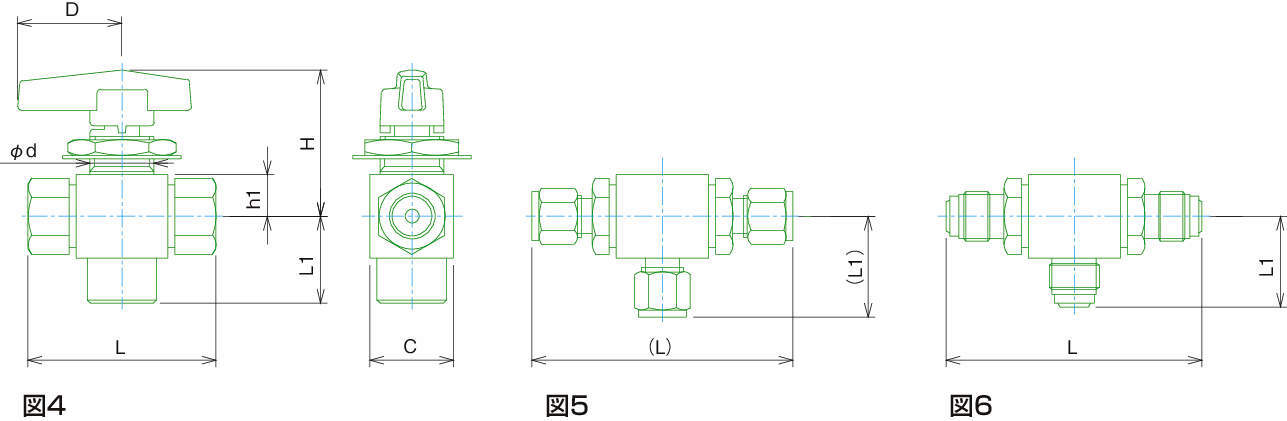

寸法図
カタログ・チラシ

FUBVT

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	タイプ	最高使用圧力	呼び径	配管接続口径	参考図	面間距離 L (mm)	高さ(mm)		パネル取付部(mm)		h (mm)	ハンドル D (mm)	C (mm)	MAX Cv値
							H	L1	h1	d2
							H	L1	h1	d2
FUBVT-115B	ねじ込み式	16.2MPa	1/4B	Rc1/4	4	54	42	25	12	18.5	12	30	24	0.5
FUBVT-115C	ねじ込み式	16.2MPa	3/8B	Rc3/8	4	55	52	30	16	27.5	16	35	28	2
FUBVT-115D	ねじ込み式	16.2MPa	1/2B	Rc1/2	4	75	56	37.5	20	36.5	20	55	40	4
FUBVT-915-3.2	F900継手	16.2MPa	3.2	1/8OD	5	70	39	25	10	14.5	10	25	21	0.23
FUBVT-915-6.35	F900継手	16.2MPa	6.35	1/4OD	5	75	42	29	12	18.5	12	30	24	0.5
FUBVT-915-9.52	F900継手	16.2MPa	9.52	3/8OD	5	88	52	35	16	27.5	16	35	28	2
FUBVT-915-12.7	F900継手	16.2MPa	12.7	1/2OD	5	121	56	43	20	36.5	20	55	40	4
FUBVT-715-6.35	UJR継手	16.2MPa	6.35	1/4OD	6	73.6	42	26	12	18.5	12	30	24	0.5
FUBVT-715-9.52	UJR継手	16.2MPa	9.52	3/8OD	6	86.6	52	31.5	16	27.5	16	35	28	2

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
FUBVT-115B	FUBVT-115B	P	27,000	在庫品	お問合
FUBVT-115C	FUBVT-115C	P	48,100	在庫品	お問合
FUBVT-115D	FUBVT-115D	P	67,500	在庫品	お問合
FUBVT-915-3.2	FUBVT-915-3.2	P	31,100	-	お問合
FUBVT-915-6.35	FUBVT-915-6.35	P	27,000	在庫品	お問合
FUBVT-915-9.52	FUBVT-915-9.52	P	50,100	-	お問合
FUBVT-915-12.7	FUBVT-915-12.7	P	74,200	-	お問合
FUBVT-715-6.35	FUBVT-715-6.35	P	31,600	在庫品	お問合
FUBVT-715-9.52	FUBVT-715-9.52	P	51,500	-	お問合
