FUBVT-115B
FUBVT-115B
FUBVT-915-6.35
FUBVT-715-6.35
| ボディ材質 | SUS316 |
|---|---|
| ボール材質 | SUS316 |
| ボールシートパッキン材質 | 特殊パッキン |
| グランドパッキン材質 | PTFE |
| ハンドル材質 | ZDC2 |
| 最高使用圧力 | 16.2MPa |
| 使用流体温度範囲 | 10～+80℃ |
9件の型式
FUBVT

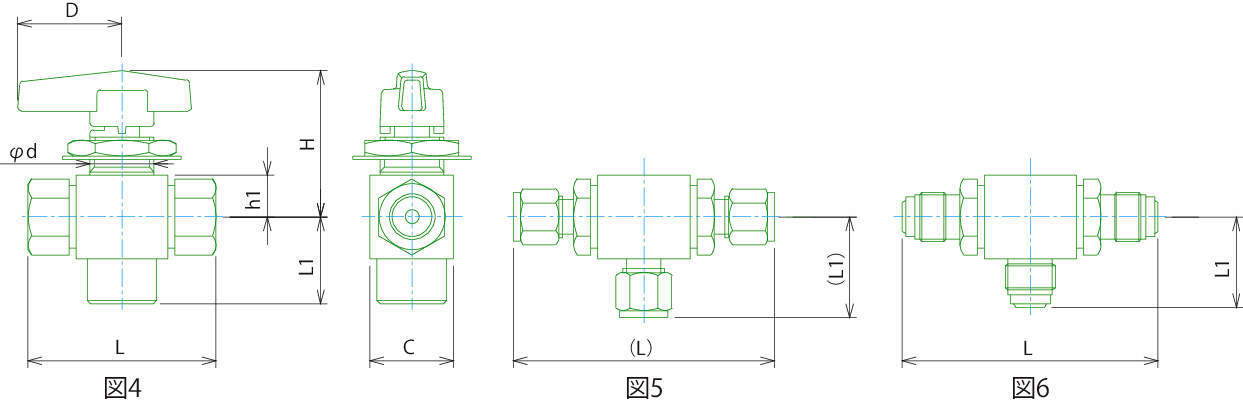

| 型式 | 参考図 | 継手タイプ |
配管 接続口径 |
面間 L |
高さ H |
高さ L1 |
パネル取付部 | h |
ハンドル D |
C | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h1 | d2 | ||||||||||
| FUBVT-115B | 4 | ねじ込み継手 | - | 54 | 42 | 25 | 12 | 18.5 | 12 | 30 | 24 |
| FUBVT-115C | 4 | ねじ込み継手 | - | 55 | 52 | 30 | 16 | 27.5 | 16 | 35 | 28 |
| FUBVT-115D | 4 | ねじ込み継手 | - | 75 | 56 | 37.5 | 20 | 36.5 | 20 | 55 | 40 |
| FUBVT-915-3.2 | 5 | F900継手 | 1/8OD | 70 | 39 | 25 | 10 | 14.5 | 10 | 25 | 21 |
| FUBVT-915-6.35 | 5 | F900継手 | 1/4OD | 75 | 42 | 29 | 12 | 18.5 | 12 | 30 | 24 |
| FUBVT-915-9.52 | 5 | F900継手 | 3/8OD | 88 | 52 | 35 | 16 | 27.5 | 16 | 35 | 28 |
| FUBVT-915-12.7 | 5 | F900継手 | 1/2OD | 121 | 56 | 43 | 20 | 36.5 | 20 | 55 | 40 |
| FUBVT-715-6.35 | 6 | UJR継手 | 1/4OD | 73.6 | 42 | 26 | 12 | 18.5 | 12 | 30 | 24 |
| FUBVT-715-9.52 | 6 | UJR継手 | 3/8OD | 86.6 | 52 | 31.5 | 16 | 27.5 | 16 | 35 | 28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FUBVT-115B | FUBVT-115B | P | 27,000 | 在庫品 | お問合 |
| FUBVT-115C | FUBVT-115C | P | 48,100 | 在庫品 | お問合 |
| FUBVT-115D | FUBVT-115D | P | 67,500 | 在庫品 | お問合 |
| FUBVT-915-3.2 | FUBVT-915-3.2 | P | 31,100 | - | お問合 |
| FUBVT-915-6.35 | FUBVT-915-6.35 | P | 27,000 | 在庫品 | お問合 |
| FUBVT-915-9.52 | FUBVT-915-9.52 | P | 50,100 | - | お問合 |
| FUBVT-915-12.7 | FUBVT-915-12.7 | P | 74,200 | - | お問合 |
| FUBVT-715-6.35 | FUBVT-715-6.35 | P | 31,600 | 在庫品 | お問合 |
| FUBVT-715-9.52 | FUBVT-715-9.52 | P | 51,500 | - | お問合 |
