自動ボールバルブ（V series）｜3ピースタイプボールバルブ（15.1MPa） APR-VUBV-□15・APDM-VUBV-□15

APR-VUBV-915

APR-VUBV-915

V series

■3ピースタイプ
・3ピース構造で大流量に対応。

■最高使用圧力：15.1MPa

■1/4回転のハンドル操作で開閉可能。

■接続形式：V-Lokタイプ、Rc、NPTめねじ。

■自動バルブです。
・単作動式と複作動式があります。

■高圧ガス大臣認定品も対応可能です。

■使用流体
・エアー、窒素、ヘリウム等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。

※シール性能には0.7MPa以上の差圧が必要です。

: #ボールバルブ

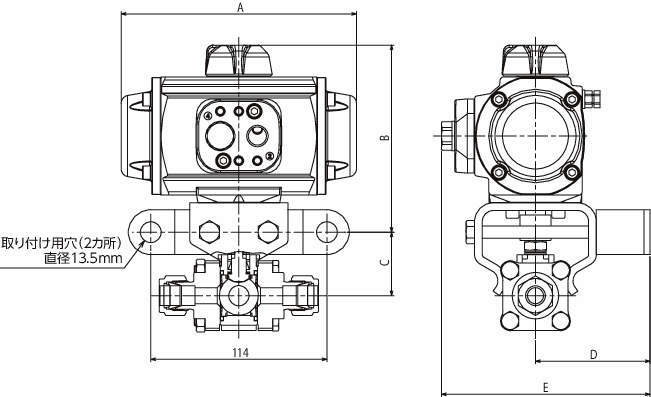

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

12件中 1-10件
表示件数

仕様
価格・納期

12件の型式

型式	タイプ	接続形式	呼び径	最高使用圧力	アクチュエータタイプ	寸法(mm)
						A	B	C	D	E
						A	B	C	D	E
APR-VUBV-915-9.52-V	自動ボールバルブ（単動式）	V-Lok	9.52	15.1MPa	AC2S	140.2	108.3	39.1	73.7	130.5
APR-VUBV-115B	自動ボールバルブ（単動式）	Rcめねじ	1/4	15.1MPa	AC2S	140.2	108.3	39.1	73.7	130.5
APR-VUBV-115C	自動ボールバルブ（単動式）	Rcめねじ	3/8	15.1MPa	AC3S	152.3	121.1	41.1	74.2	135
APR-VUBV-115D	自動ボールバルブ（単動式）	Rcめねじ	1/2	15.1MPa	AC3S	152.3	121.1	41.1	74.2	135
APR-VUBV-115E	自動ボールバルブ（単動式）	Rcめねじ	3/4	15.1MPa	AC4S	201.3	153.6	55.4	83.8	154.1
APR-VUBV-115F	自動ボールバルブ（単動式）	Rcめねじ	1	15.1MPa	AC4S	201.3	153.6	55.4	83.8	154.1
APR-VUBV-115BN	自動ボールバルブ（単動式）	NPTめねじ	1/4NPT	15.1MPa	AC2S	140.2	108.3	39.1	73.7	130.5
APDM-VUBV-115B	自動ボールバルブ（複動動式）	Rcめねじ	1/4	15.1MPa	AC1	76.8	103.9	39.1	73.7	121.9
APDM-VUBV-115C	自動ボールバルブ（複動動式）	Rcめねじ	3/8	15.1MPa	AC2	101	108.9	41.1	74.2	122.4
APDM-VUBV-115D	自動ボールバルブ（複動動式）	Rcめねじ	1/2	15.1MPa	AC2	101	108.9	41.1	74.2	122.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
APR-VUBV-915-9.52-V	APR-VUBV-915-9.52-V	P	69,600	-	-
APR-VUBV-115B	APR-VUBV-115B	P	66,400	-	-
APR-VUBV-115C	APR-VUBV-115C	P	74,600	-	-
APR-VUBV-115D	APR-VUBV-115D	P	75,500	-	-
APR-VUBV-115E	APR-VUBV-115E	P	111,000	-	-
APR-VUBV-115F	APR-VUBV-115F	P	136,000	-	-
APR-VUBV-115BN	APR-VUBV-115BN	P	66,400	-	-
APDM-VUBV-115B	APDM-VUBV-115B	P	56,400	-	-
APDM-VUBV-115C	APDM-VUBV-115C	P	66,000	-	-
APDM-VUBV-115D	APDM-VUBV-115D	P	66,400	-	-
