プラグバルブ（V series）｜プラグバルブ（20.6MPa） VUP-□20

VUP-920

VUP-920

V series

■プラグバルブ

■最高使用圧力：20.6MPa

■シンプルでコンパクトな設計。

■ 低トルクで操作可能。

■1/4回転で全開、全閉操作。

■使用流体
・エアー、窒素、ヘリウム等の不活性ガス並びにバルブの接液部品を腐食させないガス及び液体。

※流体を二次側から一次側に流す場合の最大差圧は1.03 MPaです。
※二次側から一次側へ流している状態で流量を絞ると、Oリングに損傷を与える恐れがあります。

: #プラグバルブ

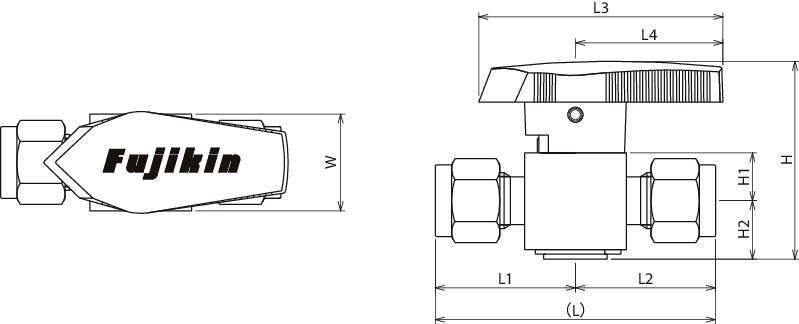

寸法図
カタログ・チラシ

VUP-920

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	タイプ	接続形式	呼び径 (接続)	最高使用圧力	オリフィス径 (mm)	寸法(mm)
						L	L1	L2	H	H1	H2	L3	L4	W
						L	L1	L2	H	H1	H2	L3	L4	W
VUP-920-6.35-V	手動・プラグバルブ	V-Lok	6.35	20.6MPa	4.4	55.1	27.6	27.6	39.1	9.4	11.7	48	29	19.1
VUP-920-9.52-S-V	手動・プラグバルブ（小型）	V-Lok	9.52	20.6MPa	4.4	58.2	29.1	29.1	39.1	9.4	11.7	48	29	19.1
VUP-920-9.52-V	手動・プラグバルブ	V-Lok	9.52	20.6MPa	7.2	67.6	33.8	33.8	54.4	14.2	16.8	62.7	38.1	28.4
VUP-920-12.7-V	手動・プラグバルブ	V-Lok	12.7	20.6MPa	7.2	73.2	36.6	36.6	54.4	14.2	16.8	62.7	38.1	28.4
VUP-120BN	手動・プラグバルブ	NPTめねじ	1/4NPT	20.6MPa	4.4	53.1	26.6	26.6	39.1	9.4	11.7	48	29	19.1
VUP-120DN	手動・プラグバルブ	NPTめねじ	1/2NPT	20.6MPa	7.2	73.2	36.6	36.6	54.4	14.2	16.8	62.7	38.1	28.4
VUP-120B	手動・プラグバルブ	Rc	Rc1/4	20.6MPa	4.4	56.1	28.1	28.1	39.1	9.4	11.7	48	29	19.1
VUP-120D	手動・プラグバルブ	Rc	Rc1/2	20.6MPa	7.2	79.8	39.9	39.9	54.4	14.2	16.8	62.7	38.1	28.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
VUP-920-6.35-V	VUP-920-6.35-V	P	12,300	-	-
VUP-920-9.52-S-V	VUP-920-9.52-S-V	P	12,900	-	-
VUP-920-9.52-V	VUP-920-9.52-V	P	16,900	-	-
VUP-920-12.7-V	VUP-920-12.7-V	P	18,300	-	-
VUP-120BN	VUP-120BN	P	12,100	-	-
VUP-120DN	VUP-120DN	P	19,600	-	-
VUP-120B	VUP-120B	P	12,100	-	-
VUP-120D	VUP-120D	P	19,600	-	-
