VUBF-96P
VUBF-96P
VUBFD-96P
■精密な成形メタルベローズによるシール構造で外部シール性能が高い。
■ボディとベローズの間をステンレス鋼製ガスケットによりシール。
■無回転のディスク構造で繰り返し確実な締め切りが可能。
■メタルシールタイプ、ソフトシールタイプの2種類を用意。
■パネル取り付けまたはボディ底部取付けが可能。
■接続形式：V-Lokタイプ。
■外部リーク、弁座リーク
・加圧試験に加えて、ヘリウムリーク試験を実施。
・漏洩量が4.0×10 -10・33/sec以下（真空法）であることを確認しています。（検査時）
6件の型式
VUBF-96P
VUBFD-96P
| 型式 | タイプ | 仕様 | 接続形式 | 呼び径 |
最高 使用圧力 |
オリフィス径 (mm) |

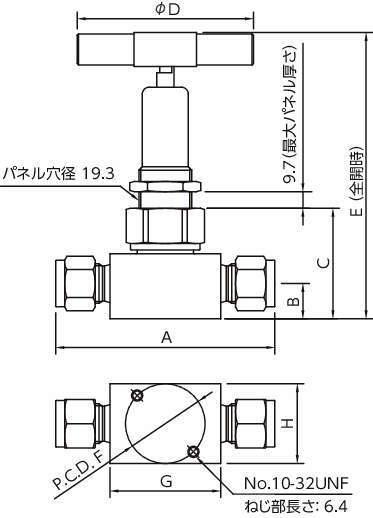

寸法(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||||||
| VUBF-96P-6.35-V | 手動・ベローズバルブ | VUBF-96P（メタルシール） | V-Lok | 6.35 | 6.89MPa | 4.1 | 62.5 | 14.2 | 36.8 | 47.8 | 92.5 | 25.4 | 26.9 | 25.4 |
| VUBF-96P-9.52-V | 手動・ベローズバルブ | VUBF-96P（メタルシール） | V-Lok | 9.52 | 6.89MPa | 7.6 | 78.5 | 12.7 | 39.9 | 63.5 | 106 | 28.7 | 39.9 | 28.6 |
| VUBF-96P-12.7-V | 手動・ベローズバルブ | VUBF-96P（メタルシール） | V-Lok | 12.7 | 6.89MPa | 7.6 | 83.8 | 12.7 | 39.9 | 63.5 | 106 | 28.7 | 39.9 | 28.6 |
| VUBFD-96P-6.35-V | 手動・ベローズバルブ | VUBFD-96P（ソフトシール） | V-Lok | 6.35 | 6.89MPa | 4.1 | 62.5 | 14.2 | 36.8 | 47.8 | 92.5 | 25.4 | 26.9 | 25.4 |
| VUBFD-96P-9.52-V | 手動・ベローズバルブ | VUBFD-96P（ソフトシール） | V-Lok | 9.52 | 6.89MPa | 7.6 | 78.5 | 12.7 | 39.9 | 63.5 | 106 | 28.7 | 39.9 | 28.6 |
| VUBFD-96P-12.7-V | 手動・ベローズバルブ | VUBFD-96P（ソフトシール） | V-Lok | 12.7 | 6.89MPa | 7.6 | 83.8 | 12.7 | 39.9 | 63.5 | 106 | 28.7 | 39.9 | 28.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUBF-96P-6.35-V | VUBF-96P-6.35-V | P | 36,900 | - | - |
| VUBF-96P-9.52-V | VUBF-96P-9.52-V | P | 47,200 | - | - |
| VUBF-96P-12.7-V | VUBF-96P-12.7-V | P | 67,300 | - | - |
| VUBFD-96P-6.35-V | VUBFD-96P-6.35-V | P | 33,600 | - | - |
| VUBFD-96P-9.52-V | VUBFD-96P-9.52-V | P | 42,800 | - | - |
| VUBFD-96P-12.7-V | VUBFD-96P-12.7-V | P | 44,800 | - | - |
