フジキン
VUWTLG
VUWTLG
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
12件の型式

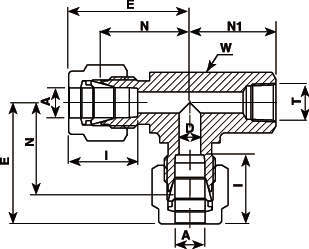

VUWTLG-□
| 型式 | タイプ | 呼び径A | T | D | W | N | E | N1 | I | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWTLG-6A-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc1/8 | 0.19" | 4.8 | 5/8" | 15.9 | 0.77" | 19.6 | 1.06" | 27 | 0.74" | 19 | 0.6" | 15.3 |
| VUWTLG-6B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 6 | Rc1/4 | 0.19" | 4.8 | 13/16" | 20.6 | 0.88" | 22.4 | 1.17" | 29.8 | 0.88" | 22.4 | 0.6" | 15.3 |
| VUWTLG-8B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 8 | Rc1/4 | 0.25" | 6.4 | 13/16" | 20.6 | 0.91" | 23.1 | 1.20" | 30.6 | 0.88" | 22.4 | 0.64" | 16.2 |
| VUWTLG-10B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 10 | Rc1/4 | 0.31" | 7.9 | 13/16" | 20.6 | 1.02" | 25.9 | 1.32" | 33.5 | 0.88" | 22.4 | 0.68" | 17.2 |
| VUWTLG-10C-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 10 | Rc3/8 | 0.31" | 7.9 | 15/16" | 23.8 | 1.02" | 25.9 | 1.32" | 33.5 | 0.88" | 22.4 | 0.68" | 17.2 |
| VUWTLG-12B-V | チューブ（ミリサイズ）とISOテーパーめねじ | - | 12 | Rc1/4 | 0.37" | 9.5 | 13/16" | 20.6 | 1.01" | 25.9 | 1.41" | 36 | 0.88" | 22.4 | 0.89" | 22.8 |
| VUWTLG-3.2A-V | チューブ（インチサイズ）とISOテーパーめねじ | 1/8" | 3.17 | Rc1/8 | 0.09" | 2.3 | 5/8" | 15.9 | 0.71" | 18 | 0.97" | 24.6 | 0.75" | 19.1 | 0.5" | 12.7 |
| VUWTLG-6.35A-V | チューブ（インチサイズ）とISOテーパーめねじ | 1/4" | 6.35 | Rc1/8 | 0.19" | 4.8 | 5/8" | 15.9 | 0.77" | 19.6 | 1.06" | 27 | 0.75" | 19.1 | 0.6" | 15.2 |
| VUWTLG-6.35B-V | チューブ（インチサイズ）とISOテーパーめねじ | 1/4" | 6.35 | Rc1/4 | 0.19" | 4.8 | 13/16" | 20.6 | 0.88" | 22.4 | 1.17" | 29.8 | 0.88" | 22.4 | 0.6" | 15.2 |
| VUWTLG-9.52B-V | チューブ（インチサイズ）とISOテーパーめねじ | 3/8" | 9.52 | Rc1/4 | 0.28" | 7.1 | 13/16" | 20.6 | 0.94" | 23.9 | 1.23" | 31.3 | 0.88" | 22.4 | 0.66" | 16.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWTLG-6A-V | VUWTLG-6A-V | P | 3,030 | - | - |
| VUWTLG-6B-V | VUWTLG-6B-V | P | 4,360 | - | - |
| VUWTLG-8B-V | VUWTLG-8B-V | P | 4,240 | - | - |
| VUWTLG-10B-V | VUWTLG-10B-V | P | 4,480 | - | - |
| VUWTLG-10C-V | VUWTLG-10C-V | P | 4,480 | - | - |
| VUWTLG-12B-V | VUWTLG-12B-V | P | 6,780 | - | - |
| VUWTLG-3.2A-V | VUWTLG-3.2A-V | P | 4,060 | - | - |
| VUWTLG-6.35A-V | VUWTLG-6.35A-V | P | 3,700 | - | - |
| VUWTLG-6.35B-V | VUWTLG-6.35B-V | P | 4,340 | - | - |
| VUWTLG-9.52B-V | VUWTLG-9.52B-V | P | 4,460 | - | - |
