VUW-A
VUW-A
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
37件の型式

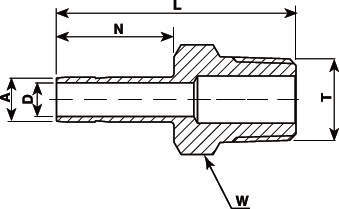

VUW-A-□N
| 型式 | タイプ | 呼び径A | T | D | W | N | L | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUW-A-6AN-V | チューブ（ミリサイズ）とNPTおねじ | - | 6 | 1/8NPT | - | 4 | - | 12 | - | 15.7 | - | 32.8 |
| VUW-A-6BN-V | チューブ（ミリサイズ）とNPTおねじ | - | 6 | 1/4NPT | - | 4 | - | 14 | - | 15.7 | - | 38.1 |
| VUW-A-8AN-V | チューブ（ミリサイズ）とNPTおねじ | - | 8 | 1/8NPT | - | 5.6 | - | 12 | - | 16.8 | - | 33.5 |
| VUW-A-8BN-V | チューブ（ミリサイズ）とNPTおねじ | - | 8 | 1/4NPT | - | 5.6 | - | 14 | - | 16.8 | - | 39.1 |
| VUW-A-8CN-V | チューブ（ミリサイズ）とNPTおねじ | - | 8 | 3/8NPT | - | 5.6 | - | 18 | - | 16.8 | - | 39.9 |
| VUW-A-10BN-V | チューブ（ミリサイズ）とNPTおねじ | - | 10 | 1/4NPT | - | 7.1 | - | 14 | - | 17.6 | - | 39.9 |
| VUW-A-10CN-V | チューブ（ミリサイズ）とNPTおねじ | - | 10 | 3/8NPT | - | 7.1 | - | 18 | - | 17.6 | - | 40.6 |
| VUW-A-10DN-V | チューブ（ミリサイズ）とNPTおねじ | - | 10 | 1/2NPT | - | 7.1 | - | 22 | - | 17.6 | - | 46.2 |
| VUW-A-12BN-V | チューブ（ミリサイズ）とNPTおねじ | - | 12 | 1/4NPT | - | 7.1 | - | 16 | - | 23.3 | - | 46.5 |
| VUW-A-12CN-V | チューブ（ミリサイズ）とNPTおねじ | - | 12 | 3/8NPT | - | 8.8 | - | 18 | - | 23.3 | - | 46.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUW-A-6AN-V | VUW-A-6AN-V | P | 760 | - | - |
| VUW-A-6BN-V | VUW-A-6BN-V | P | 830 | - | - |
| VUW-A-8AN-V | VUW-A-8AN-V | P | 730 | 在庫品 | - |
| VUW-A-8BN-V | VUW-A-8BN-V | P | 1,020 | - | - |
| VUW-A-8CN-V | VUW-A-8CN-V | P | 1,800 | - | - |
| VUW-A-10BN-V | VUW-A-10BN-V | P | 1,060 | - | - |
| VUW-A-10CN-V | VUW-A-10CN-V | P | 1,450 | - | - |
| VUW-A-10DN-V | VUW-A-10DN-V | P | 1,480 | - | - |
| VUW-A-12BN-V | VUW-A-12BN-V | P | 1,600 | - | - |
| VUW-A-12CN-V | VUW-A-12CN-V | P | 1,670 | - | - |
