丸シャフト
-
![]()

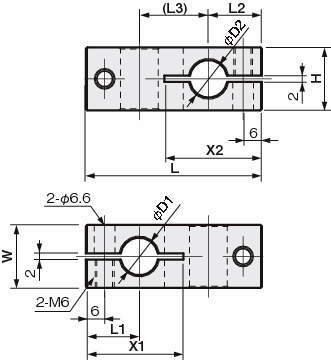

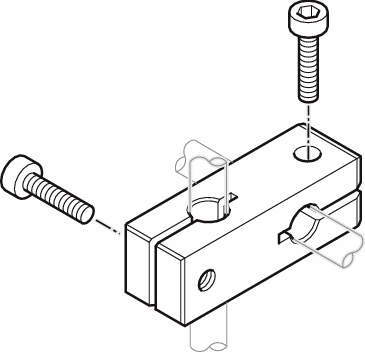

丸シャフト
-
![]()

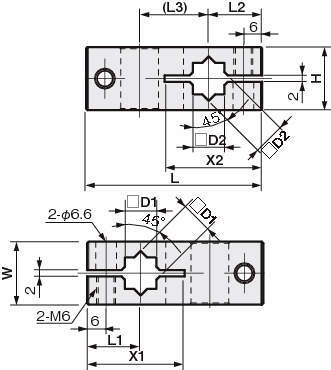

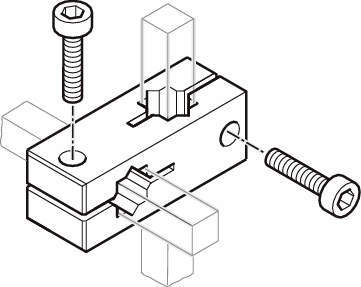

角シャフト
-
![]()

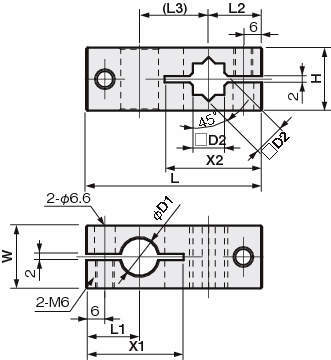

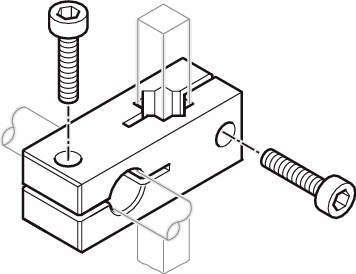

丸-角シャフト
共通仕様
| 材質 | アルミ（A6063BE T5） |
|---|---|
| 付属品 | 六角穴付ボルト（SUSXM7） 2本 |
岩田製作所
センサブラケット（フレキシブル・アルミ）｜ XY固定ジョイント FSFMJX
詳細仕様
28件の型式
-
丸シャフト用
-
角シャフト用
-
丸-角シャフト用
| 型式 | タイプ | 適合シャフト(mm) | 寸法(mm) |
質量 (g) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L | L1 | L2 | L3 | W | H | X1 | X2 | |||
| FSFMJX008-08A | 丸シャフト用 | φ8 | φ8 | 48 | 15 | 15 | 18 | 16 | 16 | 27 | 27 | 38 |
| FSFMJX010-08A | 丸シャフト用 | φ10 | φ8 | 50 | 16 | 15 | 19 | 18 | 18 | 29 | 27 | 44 |
| FSFMJX010-10A | 丸シャフト用 | φ10 | φ10 | 52 | 16 | 16 | 20 | 18 | 18 | 29 | 29 | 44 |
| FSFMJX012-08A | 丸シャフト用 | φ12 | φ8 | 52 | 17 | 15 | 20 | 20 | 20 | 31 | 27 | 52 |
| FSFMJX012-10A | 丸シャフト用 | φ12 | φ10 | 54 | 17 | 16 | 21 | 20 | 20 | 31 | 29 | 52 |
| FSFMJX012-12A | 丸シャフト用 | φ12 | φ12 | 56 | 17 | 17 | 22 | 20 | 20 | 31 | 31 | 52 |
| FSFMJX014-08A | 丸シャフト用 | φ14 | φ8 | 54 | 18 | 15 | 21 | 22 | 22 | 33 | 27 | 67 |
| FSFMJX014-10A | 丸シャフト用 | φ14 | φ10 | 56 | 18 | 16 | 22 | 22 | 22 | 33 | 29 | 67 |
| FSFMJX014-12A | 丸シャフト用 | φ14 | φ12 | 58 | 18 | 17 | 23 | 22 | 22 | 33 | 31 | 67 |
| FSFMJX014-14A | 丸シャフト用 | φ14 | φ14 | 60 | 18 | 18 | 24 | 22 | 22 | 33 | 33 | 67 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSFMJX008-08A | FSFMJX008-08A | P | 1,840 | 在庫品 | 在庫品 |
| FSFMJX010-08A | FSFMJX010-08A | P | 1,870 | - | 在庫品 |
| FSFMJX010-10A | FSFMJX010-10A | P | 1,870 | 在庫品 | 在庫品 |
| FSFMJX012-08A | FSFMJX012-08A | P | 2,000 | - | 在庫品 |
| FSFMJX012-10A | FSFMJX012-10A | P | 2,000 | 在庫品 | 在庫品 |
| FSFMJX012-12A | FSFMJX012-12A | P | 2,010 | 在庫品 | 在庫品 |
| FSFMJX014-08A | FSFMJX014-08A | P | 2,040 | - | 在庫品 |
| FSFMJX014-10A | FSFMJX014-10A | P | 2,050 | - | 在庫品 |
| FSFMJX014-12A | FSFMJX014-12A | P | 2,050 | - | 在庫品 |
| FSFMJX014-14A | FSFMJX014-14A | P | 2,060 | - | 在庫品 |
