ボタンタイプ
ボタンタイプ
フラットタイプ
タングタイプ
・ピンがスプリングにより可動しますので、ワークを仮止めできます。
・ワークに合わせて、3タイプのピン形状よりお選びください。
SSB
・ピン先端はR形状ですので、黒皮面のクランプに適しています。
SSF・SST
・薄いワークのクランプに適しています。
・先端テーパー部はワークの脱着を容易にします。
・SSTタイプは、プレートで使用される際は、タング部用の溝加工が必要です。
| 本体 | アルミ合金（AC2B相当）ナチュラル |
|---|---|
| ピン | SUM23相当 焼入焼戻 亜鉛メッキ |
9件の型式

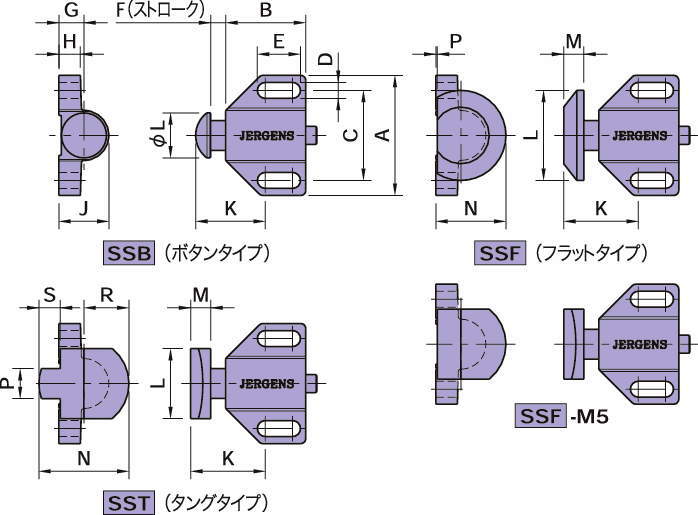

| 型式 | タイプ | A | B | C | D | E | F | G | H | J | K | L | M | N | P | R | S |
圧力 (N) 最小～最大 |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSB-M3 | ボタンタイプ | 24 | 17.5 | 16.7 | 3.5 | 8.9 | 3.1 | 5.6 | 5.6 | 10.3 | 15 | 9.5 | - | - | - | - | - | 14～90 | 15 |
| SSB-M5 | ボタンタイプ | 38 | 25.4 | 28.6 | 5.1 | 13.7 | 4.7 | 7.9 | 7.1 | 15.9 | 22 | 14.3 | - | - | - | - | - | 14～140 | 50 |
| SSB-M6 | ボタンタイプ | 51 | 34.9 | 38.1 | 6.5 | 17.5 | 6.3 | 11.1 | 7.9 | 22.2 | 30 | 20.6 | - | - | - | - | - | 45～227 | 115 |
| SSF-M3 | フラットタイプ | 24 | 17.5 | 16.7 | 3.5 | 8.9 | 3.1 | 5.6 | 5.6 | 10.3 | 16.7 | 19.1 | 4.8 | 15 | 0.4 | - | - | 14～90 | 20 |
| SSF-M5 | フラットタイプ | 38 | 25.4 | 28.6 | 5.1 | 13.7 | 4.7 | 7.9 | 7.1 | 15.9 | 23 | 22 | 6.3 | 22 | 0.4 | - | - | 14～140 | 65 |
| SSF-M6 | フラットタイプ | 51 | 34.9 | 38.1 | 6.5 | 17.5 | 6.3 | 11.1 | 7.9 | 22.2 | 33.3 | 38.1 | 9.5 | 30 | 0.4 | - | - | 45～227 | 165 |
| SST-M3 | タングタイプ | 24 | 17.5 | 16.7 | 3.5 | 8.9 | 3.1 | 5.6 | 5.6 | 10.3 | 16.7 | 16 | 4.8 | 22.2 | 6.4 | 11.1 | 6 | 14～90 | 20 |
| SST-M5 | タングタイプ | 38 | 25.4 | 28.6 | 5.1 | 13.7 | 4.7 | 7.9 | 7.1 | 15.9 | 23 | 22 | 6.3 | 28.6 | 9.5 | 14.3 | 6.7 | 14～140 | 65 |
| SST-M6 | タングタイプ | 51 | 34.9 | 38.1 | 6.5 | 17.5 | 6.3 | 11.1 | 7.9 | 22.2 | 33.3 | 32 | 9.5 | 38.1 | 12.7 | 19.1 | 8.3 | 45～227 | 165 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSB-M3 | SSB-M3 | P | 3,800 | 在庫品 | 在庫品 |
| SSB-M5 | SSB-M5 | P | 5,600 | 在庫品 | 在庫品 |
| SSB-M6 | SSB-M6 | P | 7,300 | - | 在庫品 |
| SSF-M3 | SSF-M3 | P | 8,800 | - | 在庫品 |
| SSF-M5 | SSF-M5 | P | 9,700 | - | 在庫品 |
| SSF-M6 | SSF-M6 | P | 11,100 | - | 在庫品 |
| SST-M3 | SST-M3 | P | 5,800 | - | 在庫品 |
| SST-M5 | SST-M5 | P | 7,200 | - | 在庫品 |
| SST-M6 | SST-M6 | P | 9,000 | - | 在庫品 |
