IMG-TRIG-DS\n
IMG-TRIG-DS\n
IMG-F-DS\n
・「IMG-STD」クランピングユニットをダブルクランプモードで使用する際に、バイス中心に取り付ける口金です。
・「IMG-TRIG-DS」は別売りの「TRIG-STD」「TRIG-HRC」「TRIG-ALU」トライアングルグリップを取付けてご使用ください。
| 本体 | SCM440 窒化処理 |
|---|
6件の型式
IMG-TRIG・IMG-F-DS

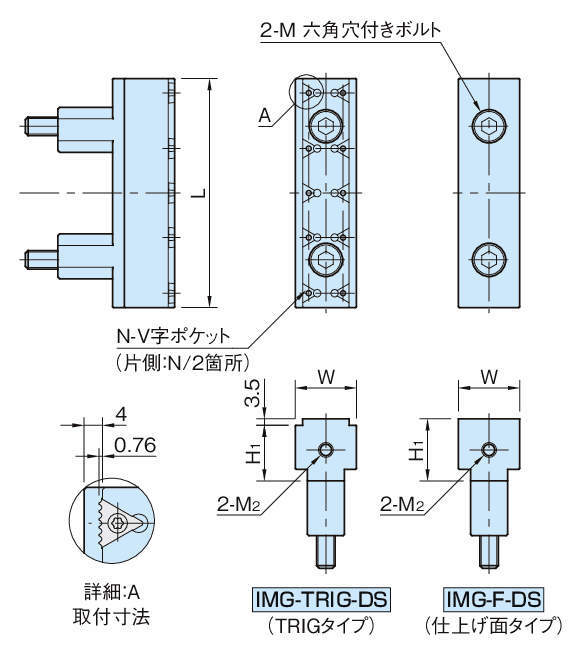

| 型式 |
H1 (mm) |
L (mm) |
W (mm) |
N (mm) |
M | M2 |
質量 (kg) |
適用する クランピングユニット |
|---|---|---|---|---|---|---|---|---|
| IMG88-TRIG-DS | 25 | 87.5 | 28 | 8 | M6×1-55L | M6×1 | 0.5 | IMG88-STD |
| IMG88-F-DS | 28.5 | 87.5 | 28 | - | M6×1-55L | M6×1 | 0.6 | IMG88-STD |
| IMG125-TRIG-DS | 30 | 123.5 | 33 | 10 | M10×1.5-70L | M8×1.25 | 1.1 | IMG125-STD |
| IMG125-F-DS | 33.5 | 123.5 | 33 | - | M10×1.5-70L | M8×1.25 | 1.1 | IMG125-STD |
| IMG160-TRIG-DS | 40 | 158.5 | 33 | 18 | M10×1.5-80L | M8×1.25 | 1.9 | IMG160-STD |
| IMG160-F-DS | 43.5 | 158.5 | 33 | - | M10×1.5-80L | M8×1.25 | 1.9 | IMG160-STD |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| IMG88-TRIG-DS | IMG88-TRIG-DS | P | 72,000 | - | - |
| IMG88-F-DS | IMG88-F-DS | P | 64,000 | - | - |
| IMG125-TRIG-DS | IMG125-TRIG-DS | P | 85,000 | - | - |
| IMG125-F-DS | IMG125-F-DS | P | 73,000 | - | - |
| IMG160-TRIG-DS | IMG160-TRIG-DS | P | 101,000 | - | - |
| IMG160-F-DS | IMG160-F-DS | P | 85,000 | - | - |
