IMG-TRIG-SS
IMG-TRIG-SS
IMG-F-SS
・「IMG-STD」クランピングユニットに取り付ける口金です。
・「IMG-TRIG-SS」はメンテナンス部品としてご使用ください。
・グリップは含まれておりませんので、別売りの「TRIG-STD」「TRIG-HRC」「TRIG-ALU」トライアングルグリップを取付けてご使用ください。
| 本体 | SCM440 窒化処理 |
|---|
6件の型式

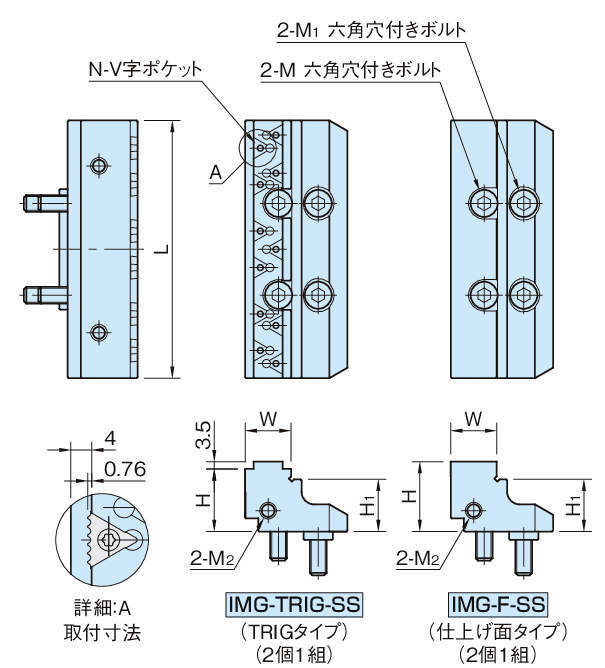

IMG-TRIG-SS・IMG-F-SS
| 型式 |
H (mm) |
L (mm) |
W (mm) |
H1 (mm) |
N (mm) |
M | M1 | M2 |
質量 (kg) |
適用する クランピングユニット |
|---|---|---|---|---|---|---|---|---|---|---|
| IMG88-TRIG-SS | 25 | 87.5 | 21 | 20 | 7 | M6×1-35L | M6×1-16L | M6×1 | 0.9 | IMG88-STD |
| IMG88-F-SS | 28.5 | 87.5 | 21 | 20 | - | M6×1-35L | M6×1-16L | M6×1 | 1 | IMG88-STD |
| IMG125-TRIG-SS | 30 | 123.5 | 22 | 25 | 11 | M8×1.25-30L | M8×1.25-25L | M8×1.25 | 1.9 | IMG125-STD |
| IMG125-F-SS | 33.5 | 123.5 | 22 | 25 | - | M8×1.25-30L | M8×1.25-25L | M8×1.25 | 1.9 | IMG125-STD |
| IMG160-TRIG-SS | 40 | 158.5 | 25 | 35 | 15 | M10×1.5-40L | M10×1.5-30L | M8×1.25 | 4.4 | IMG160-STD |
| IMG160-F-SS | 43.5 | 158.5 | 25 | 35 | - | M10×1.5-40L | M10×1.5-30L | M8×1.25 | 4.5 | IMG160-STD |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| IMG88-TRIG-SS | IMG88-TRIG-SS | P | 140,000 | - | - |
| IMG88-F-SS | IMG88-F-SS | P | 125,000 | - | - |
| IMG125-TRIG-SS | IMG125-TRIG-SS | P | 170,000 | - | - |
| IMG125-F-SS | IMG125-F-SS | P | 155,000 | - | - |
| IMG160-TRIG-SS | IMG160-TRIG-SS | P | 200,000 | - | - |
| IMG160-F-SS | IMG160-F-SS | P | 185,000 | - | - |
