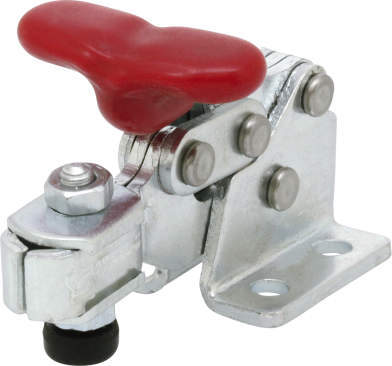

ST-H305U
ST-H305U
ST-H305U-L

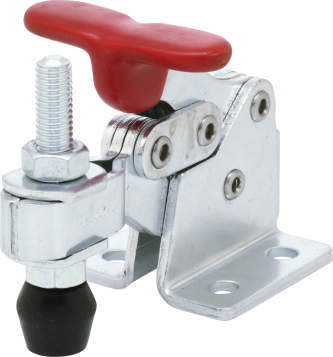

ST-H307U
・横型 ： レバーを倒して、下方にクランプ
・フランジ取付けベース
| 本体 | ST-H-U・ST-H-U-L：SPCC、亜鉛メッキ ST-H-U-S・ST-H-U-L-S：SUS304L、電解研磨 |
|---|---|
| グリップ | ポリ塩化ビニル |
| ボルト・ナット | ST-H-U・ST-H-U-L：SUM41、亜鉛メッキ ST-H-U-S・ST-H-U-L-S：SUS304、電解研磨 |
| パッド | クロロプレンゴム（CR） |
8件の型式

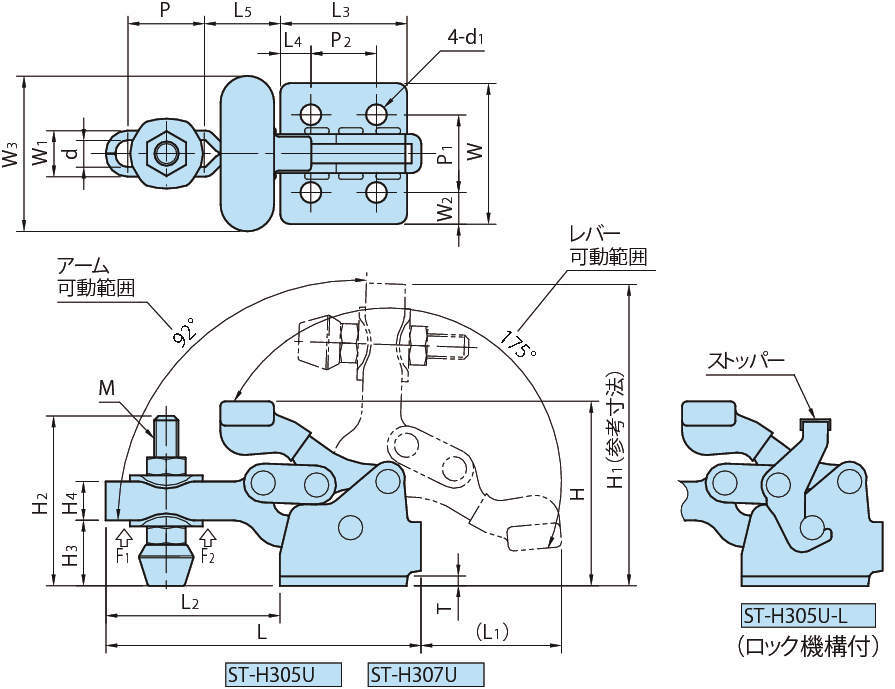

ST-H305・ST-H307
| 型式 | シリーズ | ロック機構 | 本体材質 |
θ (°) |
θ1 (°) |
M (mm) |
H2 (mm) |
H3 (mm) |
d (mm) |
P (mm) |
L (mm) |
H (mm) |
W (mm) |
L2 (mm) |
L3 (mm) |
T (mm) |
d1 (mm) |
P1 (mm) |
P2 (mm) |
W2 (mm) |
L4 (mm) |
L5 (mm) |
L1 (mm) |
H1 (mm) |
H4 (mm) |
W1 (mm) |
W3 (mm) |
締圧力(kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | |||||||||||||||||||||||||||||
| ST-H305U | ST-H305 | なし | スチール製 | 92 | 166 | M5 | 33 | 13.5 | 5.5 | 9.5 | 59 | 38 | 25.4 | 30 | 26.1 | 2 | 4.5 | 16 | 13.5 | 4.7 | 6.3 | 16 | 31 | 57 | 8 | 9.5 | 31 | 0.2 | 0.5 | 60 |
| ST-H305U-L | ST-H305 | ロック機構付 | スチール製 | 92 | 166 | M5 | 33 | 13.5 | 5.5 | 9.5 | 59 | 38 | 25.4 | 30 | 26.1 | 2 | 4.5 | 16 | 13.5 | 4.7 | 6.3 | 16 | 31 | 57 | 8 | 9.5 | 31 | 0.2 | 0.5 | 70 |
| ST-H307U | ST-H307 | なし | スチール製 | 88 | 175 | M8 | 66 | 23.5 | 8.5 | 20 | 93 | 66 | 46.6 | 45 | 43.6 | 3 | 7 | 29.4 | 23 | 8.6 | 10.3 | 18 | 48 | 93 | 13 | 14.5 | 53 | 1.1 | 1.4 | 260 |
| ST-H307U-L | ST-H307 | ロック機構付 | スチール製 | 88 | 175 | M8 | 66 | 23.5 | 8.5 | 20 | 93 | 66 | 46.6 | 45 | 43.6 | 3 | 7 | 29.4 | 23 | 8.6 | 10.3 | 18 | 48 | 93 | 13 | 14.5 | 53 | 1.1 | 1.4 | 260 |
| ST-H305U-S | ST-H305 | なし | SUS製 | 92 | 166 | M5 | 33 | 13.5 | 5.5 | 9.5 | 59 | 38 | 25.4 | 30 | 26.1 | 2 | 4.5 | 16 | 13.5 | 4.7 | 6.3 | 16 | 31 | 57 | 8 | 9.5 | 31 | 0.2 | 0.5 | 60 |
| ST-H305U-L-S | ST-H305 | ロック機構付 | SUS製 | 92 | 166 | M5 | 33 | 13.5 | 5.5 | 9.5 | 59 | 38 | 25.4 | 30 | 26.1 | 2 | 4.5 | 16 | 13.5 | 4.7 | 6.3 | 16 | 31 | 57 | 8 | 9.5 | 31 | 0.2 | 0.5 | 70 |
| ST-H307U-S | ST-H307 | なし | SUS製 | 88 | 175 | M8 | 66 | 23.5 | 8.5 | 20 | 93 | 66 | 46.6 | 45 | 43.6 | 3 | 7 | 29.4 | 23 | 8.6 | 10.3 | 18 | 48 | 93 | 13 | 14.5 | 53 | 1.1 | 1.4 | 260 |
| ST-H307U-L-S | ST-H307 | ロック機構付 | SUS製 | 88 | 175 | M8 | 66 | 23.5 | 8.5 | 20 | 93 | 66 | 46.6 | 45 | 43.6 | 3 | 7 | 29.4 | 23 | 8.6 | 10.3 | 18 | 48 | 93 | 13 | 14.5 | 53 | 1.1 | 1.4 | 260 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ST-H305U | ST-H305U | P | 1,120 | 在庫品 | 在庫品 |
| ST-H305U-L | ST-H305U-L | P | 2,100 | 在庫品 | 在庫品 |
| ST-H307U | ST-H307U | P | 2,100 | 在庫品 | 在庫品 |
| ST-H307U-L | ST-H307U-L | P | 3,300 | - | 在庫品 |
| ST-H305U-S | ST-H305U-S | P | 2,300 | - | 在庫品 |
| ST-H305U-L-S | ST-H305U-L-S | P | 3,500 | - | 在庫品 |
| ST-H307U-S | ST-H307U-S | P | 3,850 | - | 在庫品 |
| ST-H307U-L-S | ST-H307U-L-S | P | 5,950 | - | 在庫品 |
