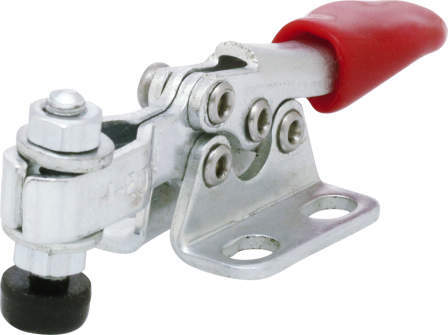

ST-H215U
ST-H215U
ST-H225U
・横型 ： レバーを倒して、下方にクランプ
・フランジ取付けベース
| 本体 | ST-H-U：SPCC、亜鉛メッキ ST-H-U-S：SUS304L、電解研磨 |
|---|---|
| グリップ | ポリ塩化ビニル |
| ボルト・ナット | ST-H-U：SUM41、亜鉛メッキ ST-H-U-S：SUS304、電解研磨 |
| パッド | クロロプレンゴム（CR） |
4件の型式

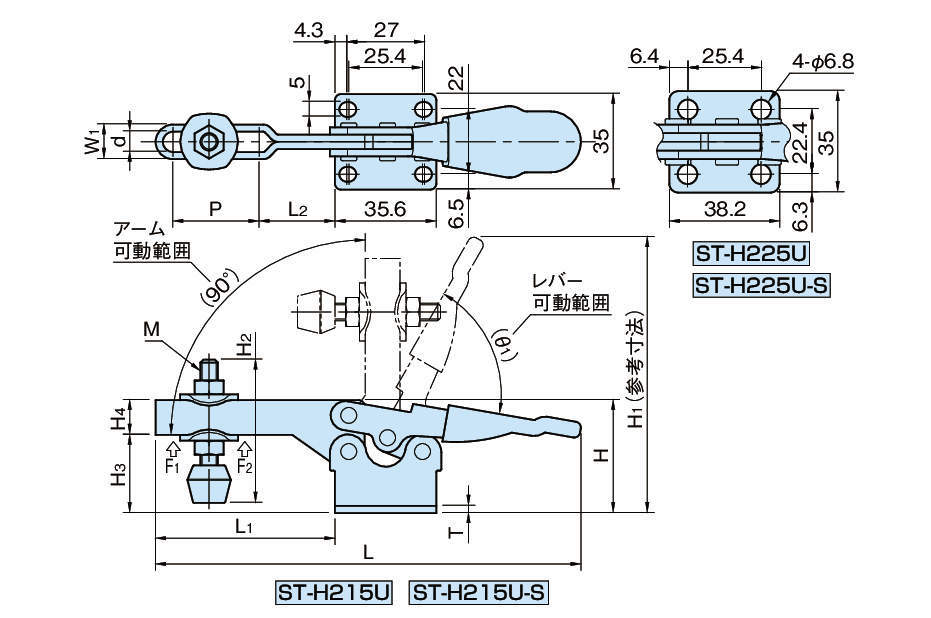

ST-H215・ST-H225
| 型式 | シリーズ | ロック機構 | 本体材質 |
θ1 (°) |
M |
H2 (mm) |
H3 (mm) |
d (mm) |
P (mm) |
L (mm) |
H (mm) |
L1 (mm) |
T (mm) |
L2 (mm) |
H1 (mm) |
H4 (mm) |
W1 (mm) |
締圧力(kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | |||||||||||||||||||
| ST-H215U | ST-H215 | なし | スチール製 | 78 | M6 | 55 | 27 | 7 | 33 | 148 | 39 | 63 | 2.5 | 24.5 | 96 | 12 | 12 | 0.5 | 1 | 150 |
| ST-H215U-S | ST-H215 | なし | SUS製 | 78 | M6 | 55 | 27 | 7 | 33 | 148 | 39 | 63 | 2.5 | 24.5 | 96 | 12 | 12 | 0.5 | 1 | 150 |
| ST-H225U | ST-H225 | なし | スチール製 | 66 | M8 | 66 | 34 | 8.5 | 33 | 178 | 47 | 73.5 | 3 | 33 | 116 | 13 | 14.5 | 1.1 | 2.2 | 260 |
| ST-H225U-S | ST-H225 | なし | SUS製 | 66 | M8 | 66 | 34 | 8.5 | 33 | 178 | 47 | 73.5 | 3 | 33 | 116 | 13 | 14.5 | 1.1 | 2.2 | 260 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ST-H215U | ST-H215U | P | 1,630 | 在庫品 | 在庫品 |
| ST-H215U-S | ST-H215U-S | P | 4,100 | - | 在庫品 |
| ST-H225U | ST-H225U | P | 1,800 | 在庫品 | 在庫品 |
| ST-H225U-S | ST-H225U-S | P | 4,800 | - | 在庫品 |
