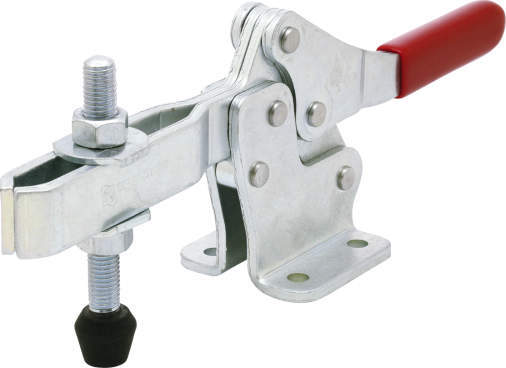

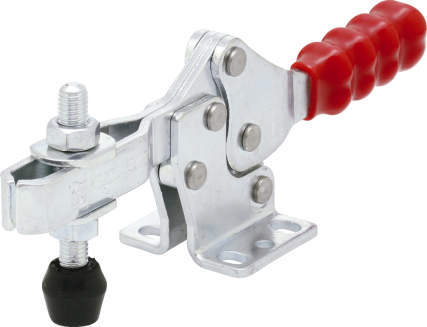

トグルクランプ｜横型トグルクランプ ST-H213～245

ST-H213U

  • ST-H213U

  • ST-H227U

  • ST-H237U

  • ST-H245U

・横型　：　レバーを倒して、下方にクランプ
・フランジ取付けベース

#トグルクランプ
#ワンタッチクランプ
#標準治具
#段取り替え

共通仕様

本体 ST-H213U～227U：SPCC、亜鉛メッキ
ST-H237U、245U：SPHD、亜鉛メッキ
ST-H213U-S、227U-S：SUS304L、電解研磨
グリップ ポリ塩化ビニル
ボルト・ナット ST-H213U-S～227U：SUM41、亜鉛メッキ
ST-H237U、245U：SUM41、亜鉛メッキ
ST-H213U-S、227U-S：SUS304、電解研磨
パッド クロロプレンゴム（CR）

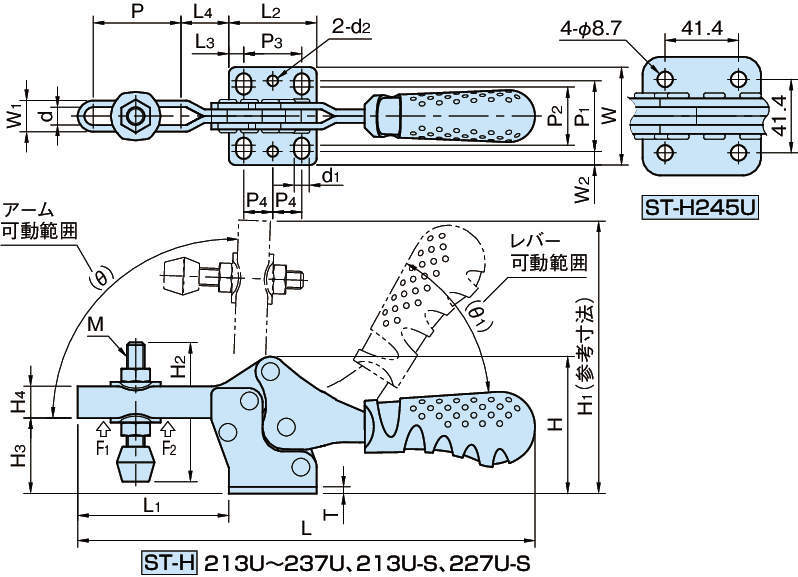

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 7件中 1-7件

  • 表示件数

7件の型式

  • ST-H213～245

型式 シリーズ ロック機構 本体材質 θ
(°)		 θ1
(°)		 M H2
(mm)		 H3
(mm)		 d
(mm)		 P(mm) L
(mm)		 H
(mm)		 W
(mm)		 L1
(mm)		 L2
(mm)		 T
(mm)		 d1
(mm)		 d2
(mm)		 P1
(mm)		 P2
(mm)		 P3
(mm)		 P4
(mm)		 W2
(mm)		 L3
(mm)		 L4
(mm)		 H1
(mm)		 H4
(mm)		 W1
(mm)		 締圧力(kN) 質量
(g)
F1 F2
ST-H213U ST-H213 なし スチール製 90 60 M5 33 19.5 6 22 112 36 28 39.5 25.5 2 4.3 - 19 17.6 13.5 - 4.5 6 13 72 9.5 10 0.3 0.7 70
ST-H213U-S ST-H213 なし SUS製 90 60 M5 33 19.5 6 22 112 36 28 39.5 25.5 2 4.3 - 19 17.6 13.5 - 4.5 6 13 72 9.5 10 0.3 0.7 70
ST-H217U ST-H217 なし スチール製 92 65 M6 55 27 7.2 42 174 52 41.1 63 37.6 3 5.5 4.7 29.5 23.7 26.2 13.1 5.8 5.7 14 111 12.5 13.2 0.36 1 230
ST-H227U ST-H227 なし スチール製 92 60 M8 66 34 8.8 38.5 210 62 44 72 39.6 3 6.8 4.7 31.6 26.6 26.2 13.1 6.2 6.7 26.5 124 14.3 14.8 1 2.2 300
ST-H227U-S ST-H227 なし SUS製 92 60 M8 66 34 8.8 38.5 210 62 44 72 39.6 3 6.8 4.7 31.6 26.6 26.2 13.1 6.2 6.7 26.5 124 14.3 14.8 1 2.2 300
ST-H237U ST-H237 なし スチール製 92 60 M10 86 44 11 78 282 80 58 106.5 57.2 4 8.5 5.7 43 39 41.4 20.7 7.5 7.9 19 183 19 19 1.3 3.4 760
ST-H245U ST-H245 なし スチール製 105 70 M12 116 58 13 80 329 109 68.6 128 66.8 5 - - - - - - 13.6 12.7 37 219 25.4 23 1.8 4.4 1420

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ST-H213U ST-H213U P 1,270 在庫品 在庫品
ST-H213U-S ST-H213U-S P 2,900 - 在庫品
ST-H217U ST-H217U P 1,530 - 在庫品
ST-H227U ST-H227U P 2,200 在庫品 在庫品
ST-H227U-S ST-H227U-S P 5,000 - 在庫品
ST-H237U ST-H237U P 3,200 - 在庫品
ST-H245U ST-H245U P 4,500 - 在庫品
