位置決めピン｜スプリングピン（高精度型） CP710

標準タイプ

標準タイプ
サポータータイプ

このページをプリント
CADをダウンロード
価格・納期を確認

アルミダイキャストの鋳抜き穴位置決めに！

・RoHS指令適合製品です。

: #ロケーティングパーツ; #位置決めピン; #位置決め部品; #標準治具

共通仕様

本体	S45C 焼入焼戻黒染め
ピン	SK4 焼入焼戻

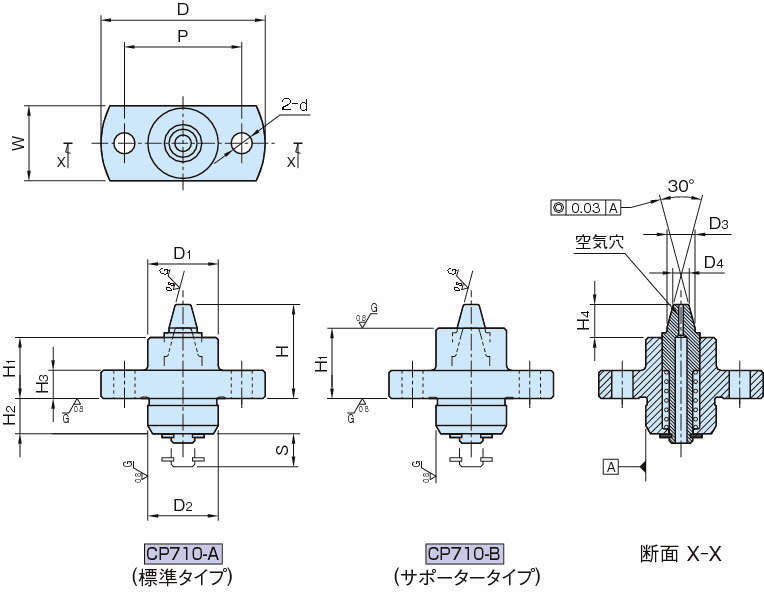

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

12件中 1-10件
表示件数

仕様
価格・納期

12件の型式

型式	タイプ	D₄	D₃	H₄	S	H	H₁	D₂ (g6)	H₂	D	D₁	W	H₃	d	P	適用位置決め穴径	持上力 (N)	質量 (g)


CP710-04015A	標準タイプ	3.5	6	7.4	7.5	20.4	13	15	7.5	35	15	16	6	4.5	25	φ3.8～φ5.2	6.4～19.3	45
CP710-05015A	標準タイプ	4.5	7	7.4	7.5	20.4	13	15	7.5	35	15	16	6	4.5	25	φ4.8～φ6.2	6.4～19.3	45
CP710-06020A	標準タイプ	5.5	9	9.3	10	27.3	18	20	10	40	20	22	8	4.5	30	φ5.8～φ8.2	5.5～20.5	95
CP710-08020A	標準タイプ	7.5	11	9.3	10	27.3	18	20	10	40	20	22	8	4.5	30	φ7.8～φ10.2	5.5～20.5	95
CP710-10025A	標準タイプ	9	13.5	11.6	12.5	34.6	23	25	12.5	45	25	26	10	4.5	35	φ9.3～φ12.7	5.5～20.5	100
CP710-12025A	標準タイプ	12	16.5	11.6	12.5	34.6	23	25	12.5	45	25	26	10	4.5	35	φ12.3～φ16	5.5～20.5	100
CP710-04015B	サポータータイプ	3.5	6	5.4	7.5	20.4	15	15	7.5	35	15	16	6	4.5	25	φ3.8～φ5.2	6.4～19.3	50
CP710-05015B	サポータータイプ	4.5	7	5.4	7.5	20.4	15	15	7.5	35	15	16	6	4.5	25	φ4.8～φ6.2	6.4～19.3	50
CP710-06020B	サポータータイプ	5.5	9	7.3	10	27.3	20	20	10	40	20	22	8	4.5	30	φ5.8～φ8.2	5.5～20.5	100
CP710-08020B	サポータータイプ	7.5	11	7.3	10	27.3	20	20	10	40	20	22	8	4.5	30	φ7.8～φ10.2	5.5～20.5	100

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
CP710-04015A	CP710-04015A	P	15,400	-	在庫品
CP710-05015A	CP710-05015A	P	15,400	在庫品	在庫品
CP710-06020A	CP710-06020A	P	16,100	-	在庫品
CP710-08020A	CP710-08020A	P	16,100	在庫品	在庫品
CP710-10025A	CP710-10025A	P	18,000	-	在庫品
CP710-12025A	CP710-12025A	P	18,000	-	在庫品
CP710-04015B	CP710-04015B	P	15,800	-	在庫品
CP710-05015B	CP710-05015B	P	15,800	-	在庫品
CP710-06020B	CP710-06020B	P	18,000	-	在庫品
CP710-08020B	CP710-08020B	P	18,000	-	在庫品
