・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。
・外輪にU字加工を施したため、コンパクトです。
・複列アンギュラベアリング仕様です。
・シールドは両面仕様です。
共通仕様
| 外輪 | SUJ2 HRC60～66 |
|---|---|
| 内輪、ボール | SUJ2 HRC60～66 |
| 保持器 | ポリミアド(ガラス繊維強化) |
| シールド | SPCC |
イマオコーポレーション
トラックローラー（R型・複列アンギュラ） PCTR-R
詳細仕様
7件の型式

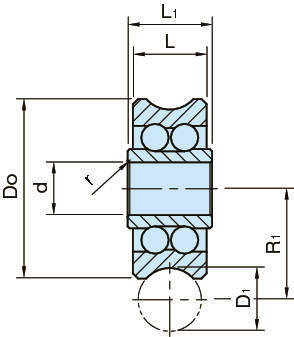

| 型式 | d | Do | L |
L1 (0/-0.12) |
r | D1 | R1 |
質量 (g) |
適用する ローラーピン |
|
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | |||||||||
| PCTR1604-R | 5 | 0/-0.008 | 16 | 7 | 8 | R0.2 | 4 | 9 | 9 | PCRLP05S・PCRLP05E |
| PCTR1706-R | 5 | 0/-0.008 | 17 | 7 | 8 | R0.2 | 6 | 10.5 | 10 | PCRLP05S・PCRLP05E |
| PCTR2406-R | 8 | 0/-0.008 | 24 | 11 | 11 | R0.3 | 6 | 14 | 20 | PCRLP08S・PCRLP08E |
| PCTR3510-R | 12 | 0/-0.008 | 35 | 15.9 | 15.9 | R0.3 | 10 | 20.6 | 66 | PCRLP12S・PCRLP12E |
| PCTR3512-R | 12 | 0/-0.008 | 35 | 15.9 | 15.9 | R0.3 | 12 | 21.7 | 66 | PCRLP12S・PCRLP12E・RLR12 |
| PCTR4710-R | 15 | 0/-0.008 | 47 | 19 | 19 | R1.0 | 10 | 26.6 | 170 | PCRLP15S・PCRLP15E |
| PCTR5216-R | 20 | 0/-0.010 | 52 | 20.6 | 22.6 | R0.6 | 16 | 31.5 | 195 | PCRLP20S・PCRLP20E・RLR16 |
内輪にグリス注油穴があります。比較的汚れた環境でご使用される場合、メンテナンスしてください。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCTR1604-R | PCTR1604-R | P | 5,900 | 在庫品 | 在庫品 |
| PCTR1706-R | PCTR1706-R | P | 5,300 | - | 在庫品 |
| PCTR2406-R | PCTR2406-R | P | 5,300 | - | 在庫品 |
| PCTR3510-R | PCTR3510-R | P | 5,900 | - | 在庫品 |
| PCTR3512-R | PCTR3512-R | P | 5,900 | - | 在庫品 |
| PCTR4710-R | PCTR4710-R | P | 7,000 | - | 在庫品 |
| PCTR5216-R | PCTR5216-R | P | 8,800 | - | 在庫品 |
