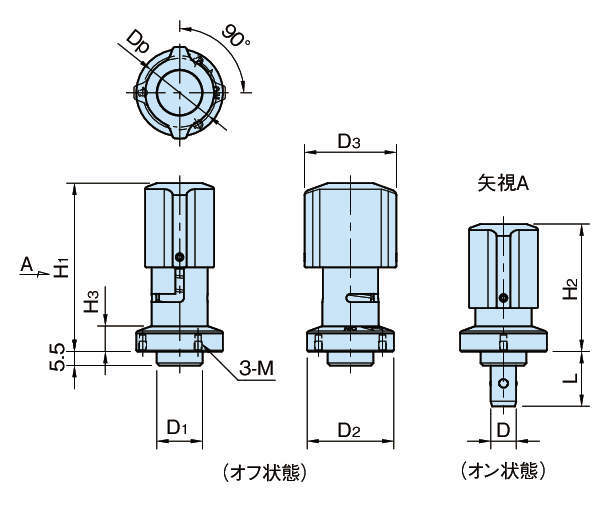

QCWEA(オフ状態)
QCWEA(オフ状態)
QCWEA(オン状態)
・クランプ完了のセンサー検知が可能なシャフト格納タイプ。
・アンクランプ時にシャフトが本体内部に格納されるため、ベースとの干渉がありません。
・クサビにより、ボールが押し出されてケース内側のテーパー面にあたり、プレートが引き込まれます。
| 本体、シャフト | SUS303 |
|---|---|
| クサビ | SUS420J2 焼入焼戻 |
| ノブ | SCS13(SUS304相当) |
| ボール | SUS440C 焼入焼戻 |
| スプリング | SUS304WPB |
2件の型式
QCWEA
| 型式 | 適用プレート厚さ |
D (-0.05/-0.10) |
D1 (h9) |
D2 | D3 | L | H1 | H2 | H3 | M | Dp |
クランプ力 (N) |
保持力 (Ｎ) |
質量 (g) |
適用する センサー付き ケース |
適用する ケース |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QCWEA0625-10-SUS | 3～10 | 6 | 14 | 25 | 28 | 19.5 | 58 | 43.5 | 6.5 | M2×0.4深さ3 | 21 | 30 | 90 | 114 | QCWE0625-M16-S、QCWE0625-M16-SL | QCBU0608-M12、QCBU0608-Ｍ12SUS |
| QCWEA1034-14-SUS | 3～14 | 10 | 18 | 34 | 36 | 21.5 | 66 | 50 | 10 | M3×0.5深さ4 | 28 | 50 | 150 | 232 | QCWE1034-M20-S、QCWE1034-M20-SL | QCBU1012-M16、QCBU1012-Ｍ16SUS |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QCWEA0625-10-SUS | QCWEA0625-10-SUS | P | 12,300 | - | - |
| QCWEA1034-14-SUS | QCWEA1034-14-SUS | P | 13,600 | - | - |
