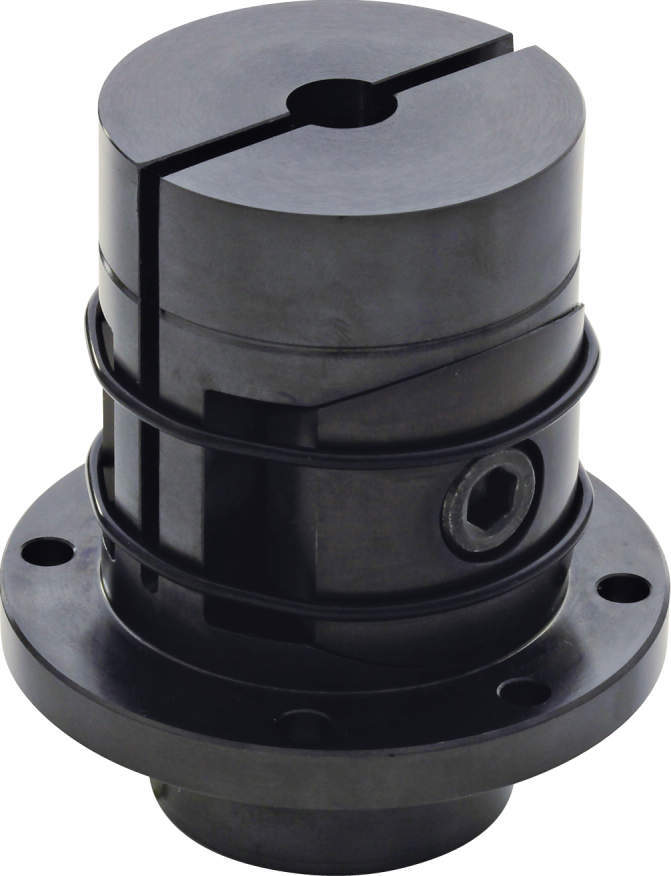

・小径のため小物ワークに最適です。
・クランプボルトを締めると左右の口金が中心に向かって倒れ、ワークの外形をクランプします。
・クランプストロークは、0.5ｍｍあります。
・ワーク形状に合わせて口金をセルフカットすることにより、様々なワークに対応することができます。
・シンプル&コンパクト設計により、ワークの多数個取りに最適です。
【外形クランプ特長】
・ワークを外側からクランプ。
・異形状ワークや小物ワークの外周をクランプするセルフカットクランプ。
| 本体 | S45C 四三酸化鉄皮膜 |
|---|---|
| クサビ | S45C 四酸酸化鉄皮膜 焼入焼戻 |
2件の型式

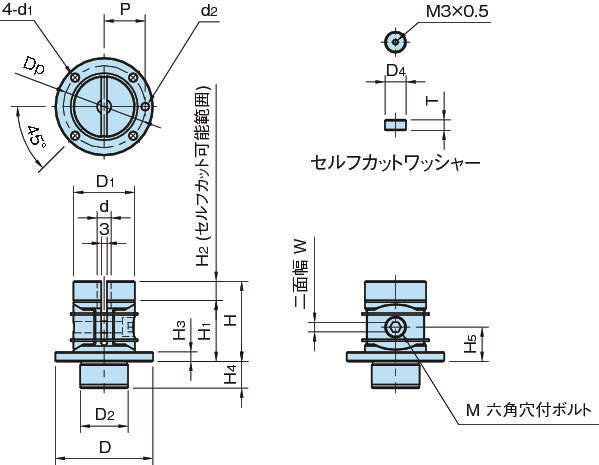

| 型式 | D1 | d | H | H2 | D | H1 | H3 |
D2 (g7) |
H4 | d1 | Dp | d1 | P | M | W | H5 | D4 | T |
クランプ力 (N) |
許容締付 トルク (N・m) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP123-03201 | 32 | 7.4 | 42 | 10 | 51 | 32 | 5 | 25 | 14 | 4.5 | 43 | 5 | 21.5 | M6×1-25L | 5 | 18 | 7 | 3.5 | 3000 | 9 | 0.33 |
| CP123-05001 | 50 | 11.4 | 63 | 15 | 75 | 48 | 7 | 40 | 19 | 5.5 | 65 | 6 | 32.5 | M10×1.5-35L | 8 | 27 | 11 | 5.5 | 7000 | 42 | 1.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP123-03201 | CP123-03201 | P | 23,000 | 在庫品 | 在庫品 |
| CP123-05001 | CP123-05001 | P | 36,000 | - | 在庫品 |
