ワンタッチ着脱｜クサビロッククランパー ストロング(自在アプローチ) QCWESA

QCWESA1636-20S(オフ状態)

  • QCWESA1636-20S(オフ状態)

  • QCWESA1227-16S(オン状態)

ボルトに替わる締結部品。ワンタッチ着脱

・クランプ力1000N、2000Nのシャフト格納タイプ

■クランプ力2,000N！
・荷重が大きく、負荷がかかる場所でも適用できます。

■スライドからの着脱が可能！
・OFF時にシャフトが本体内部に格納されるため、ベースとの干渉がありません。

#ワンタッチ着脱

共通仕様

本体 SUS303
シャフト SCM440
無電解ニッケルメッキ
テーパーピン SCM435
無電解ニッケルメッキ
焼入焼戻
ノブ SCS13
(SUS304相当)
ボール SUS440C
焼入焼戻
スプリングA SWOSC-V相当
スプリングB SUS304WPB

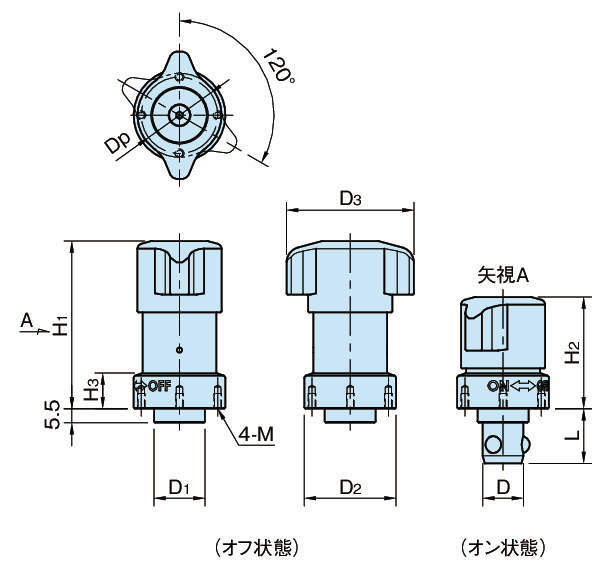

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 2件中 1-2件

  • 表示件数

2件の型式

  • QCWESA

型式 D(-0.05/-0.10) D1
(h9)		 D2 D3 L H1 H2 H3 M Dp クランプ力
(N)		 保持力
(N)		 質量
(g)		 適用する
ケース
QCWESA1227-16S 12 16 27 35 17.5 52 35 10 M2×0.4 深さ4 23 1000 2500 190 QCWES1225-B
QCWESA1636-20S 16 20 36 50 21.5 66 44 14 M3×0.5 深さ6 30 2000 5000 320 QCWES1634-B

※6mmの鋼材を使用される場合は、厚み公差±0.05のものを使用してください。 ※保持力はプレート間隙間を0.1mm以内に保持する能力です。

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
QCWESA1227-16S QCWESA1227-16S P 20,000 - 在庫品
QCWESA1636-20S QCWESA1636-20S P 23,000 - 在庫品
