・強度、耐摩耗性に優れ、高精度な位置決めに使用が可能です。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～352HB |
小原歯車工業
CPラック&ピニオン｜CP調質歯研ラック KRGCP
詳細仕様
2件の型式
-
R1
-
CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
有効 歯数 |

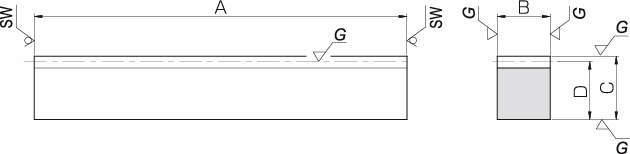

形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| KRGCP5-100 | CP5 | 1.5915 | 18 | R1 | 98 | 15 | 20 | 18.41 | 3660 | 1560 | 373 | 159 | 0.04～0.15 | 0.21 |
| KRGCP10-100 | CP10 | 3.1831 | 8 | R1 | 98 | 30 | 35 | 31.82 | 14600 | 6230 | 1490 | 635 | 0.05～0.16 | 0.73 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRGCP5-100 | KRGCP5-100 | P | 8,200 | - | 在庫品 |
| KRGCP10-100 | KRGCP10-100 | P | 11,500 | - | 在庫品 |
