・強度、耐摩耗性に優れ、高精度な位置決めに使用が可能です。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～352HB |
小原歯車工業
CPラック&ピニオン｜CP調質歯研ラック KRGCPF （両端面加工）
詳細仕様
4件の型式
-
RF
-
CP特長

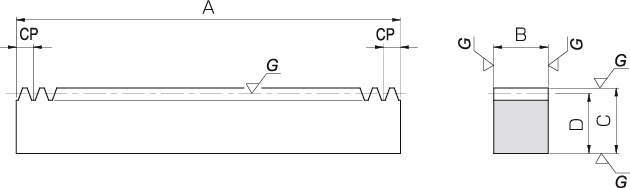

| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| KRGCPF5-500 | CP5 | 1.5915 | 100 | RF | 500 | 15 | 20 | 18.41 | 3660 | 1560 | 373 | 159 | 0.04～0.15 | 1.08 |
| KRGCPF5-1000 | CP5 | 1.5915 | 200 | RF | 1000 | 15 | 20 | 18.41 | 3660 | 1560 | 373 | 159 | 0.04～0.15 | 2.17 |
| KRGCPF10-500 | CP10 | 3.1831 | 50 | RF | 500 | 30 | 35 | 31.82 | 14600 | 6230 | 1490 | 635 | 0.05～0.16 | 3.75 |
| KRGCPF10-1000 | CP10 | 3.1831 | 100 | RF | 1000 | 30 | 35 | 31.82 | 14600 | 6230 | 1490 | 635 | 0.05～0.16 | 7.49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRGCPF5-500 | KRGCPF5-500 | P | 37,000 | - | 3日間 |
| KRGCPF5-1000 | KRGCPF5-1000 | P | 63,000 | - | 在庫品 |
| KRGCPF10-500 | KRGCPF10-500 | P | 50,300 | - | 3日間 |
| KRGCPF10-1000 | KRGCPF10-1000 | P | 91,800 | - | 在庫品 |
