SHE
-
![]()
SHE
・SRHEFのピニオンで、ヘリカルのためSSに比べて強度、静粛性が優れています。
共通仕様
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| ねじれ角 | 19°31'41'' |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ヘリカルラック｜はすば歯車 SHE（EU仕様）
詳細仕様
16件の型式
-
S1
| 型式 |
モジュール m |
正面 ピッチ (mm) |
歯数 |
ねじれ 方向 |
転移 係数 |
組立 距離 |

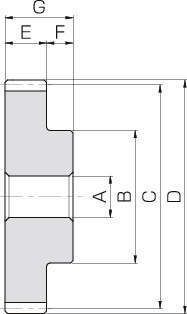

形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||||
| SHE1.5-20L | 1.5 | CP5 | 20 | L | +0.390 | 32 | S1 | 10 | 25 | 31.83 | 36 | 18 | 14 | 32 | 100 | 35.6 | 5.89 | 3.63 | 0.6 | 0.10～0.28 | 0.16 |
| SHE1.5-25L | 1.5 | CP5 | 25 | L | +0.404 | 36 | S1 | 12 | 35 | 39.79 | 44 | 18 | 14 | 32 | 125 | 46.5 | 10.3 | 4.75 | 1.05 | 0.10～0.28 | 0.26 |
| SHE1.5-30L | 1.5 | CP5 | 30 | L | +0.418 | 40 | S1 | 15 | 40 | 47.75 | 52 | 18 | 14 | 32 | 150 | 57.6 | 16.3 | 5.87 | 1.66 | 0.10～0.28 | 0.36 |
| SHE2-18L | 2 | CP6.667 | 18 | L | +0.415 | 42 | S1 | 12 | 30 | 38.2 | 44 | 25 | 16 | 41 | 120 | 78.2 | 11.2 | 7.98 | 1.15 | 0.12～0.32 | 0.3 |
| SHE2-24L | 2 | CP6.667 | 24 | L | +0.268 | 48 | S1 | 15 | 45 | 50.93 | 56 | 25 | 16 | 41 | 160 | 107 | 24.4 | 10.9 | 2.48 | 0.12～0.32 | 0.56 |
| SHE2-30L | 2 | CP6.667 | 30 | L | +0.085 | 54 | S1 | 18 | 55 | 63.66 | 68 | 25 | 16 | 41 | 200 | 136 | 43.8 | 13.8 | 4.46 | 0.12～0.32 | 0.85 |
| SHE3-20L | 3 | CP10 | 20 | L | +0.390 | 59 | S1 | 20 | 55 | 63.66 | 72 | 30 | 20 | 50 | 200 | 238 | 45.7 | 24.2 | 4.66 | 0.15～0.39 | 1.06 |
| SHE3-25L | 3 | CP10 | 25 | L | +0.404 | 67 | S1 | 20 | 70 | 79.58 | 88 | 30 | 20 | 50 | 250 | 310 | 80.1 | 31.6 | 8.17 | 0.15～0.39 | 1.72 |
| SHE3-30L | 3 | CP10 | 30 | L | +0.418 | 75 | S1 | 25 | 85 | 95.49 | 104 | 30 | 20 | 50 | 300 | 384 | 127 | 39.2 | 12.9 | 0.15～0.39 | 2.47 |
| SHE4-18L | 4 | CP13.333 | 18 | L | +0.201 | 74 | S1 | 20 | 65 | 76.39 | 86 | 40 | 25 | 65 | 240 | 474 | 89.8 | 48.3 | 9.16 | 0.19～0.47 | 1.99 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SHE1.5-20L | SHE1.5-20L | P | 1,210 | - | 在庫品 |
| SHE1.5-25L | SHE1.5-25L | P | 1,600 | - | 在庫品 |
| SHE1.5-30L | SHE1.5-30L | P | 1,850 | - | 在庫品 |
| SHE2-18L | SHE2-18L | P | 1,840 | - | 在庫品 |
| SHE2-24L | SHE2-24L | P | 2,370 | - | 在庫品 |
| SHE2-30L | SHE2-30L | P | 2,960 | - | 在庫品 |
| SHE3-20L | SHE3-20L | P | 3,840 | - | 在庫品 |
| SHE3-25L | SHE3-25L | P | 5,180 | - | 在庫品 |
| SHE3-30L | SHE3-30L | P | 6,850 | - | 在庫品 |
| SHE4-18L | SHE4-18L | P | 6,130 | - | 在庫品 |
