・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | KHK R 001 3級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
小原歯車工業
ラック｜焼入歯研ラック SRGFK [Jシリーズ]
詳細仕様
2件の型式
-

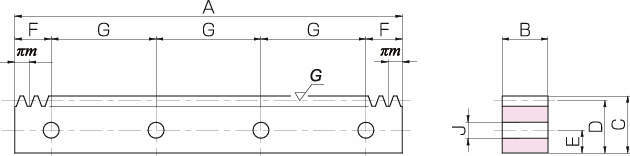

RA
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
取付穴位置寸法 |
取付穴 形状寸法 J |
許容伝達力(N) | 許容伝達力(kgf) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRGFK1-300J | 1 | 96 | RA | 301.59 | 10 | 12 | 11 | 5 | 20.80 | 130 | 3 | M4 | 4.5 | 862 | 514 | 87.9 | 52.4 | 0.26 |
| SRGFK1-500J | 1 | 159 | RA | 499.51 | 10 | 12 | 11 | 5 | 24.76 | 150 | 4 | M4 | 4.5 | 862 | 514 | 87.9 | 52.4 | 0.43 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRGFK1-300J | SRGFK1-300J | P | 19,700 | - | 4日間 |
| SRGFK1-500J | SRGFK1-500J | P | 30,800 | - | 4日間 |
