・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | KHK R 001 4級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CPラック SRCPFD・SRCPFK [Jシリーズ]
詳細仕様
3件の型式
-
RA
-
RD
| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |

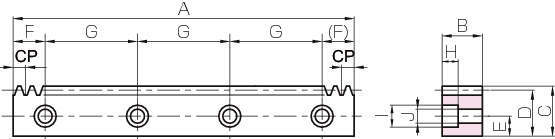

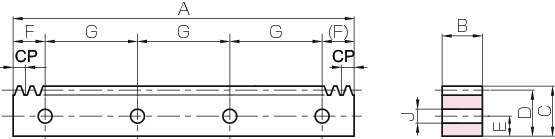

取付穴位置寸法 | 取付穴形状寸法 | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SRCPFK2.5-500J | CP2.5 | 6.3662 | 200 | RA | 500 | 10 | 12 | 11.2 | 5 | 25 | 150 | 4 | M4 | - | - | 4.5 | 763 | 143 | 77.8 | 14.5 | 0～0.14 | 0.43 |
| SRCPFD5-500J | CP5 | 0.7958 | 100 | RD | 500 | 15 | 20 | 18.41 | 8 | 25 | 150 | 4 | M5 | 6 | 10 | 6 | 2290 | 468 | 233 | 47.7 | 0.09～0.25 | 1.06 |
| SRCPFD10-500J | CP10 | 1.5915 | 50 | RD | 500 | 30 | 35 | 31.82 | 14 | 25 | 150 | 4 | M10 | 10.8 | 17.5 | 11 | 9150 | 1870 | 933 | 191 | 0.14～0.35 | 3.61 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRCPFK2.5-500J | SRCPFK2.5-500J | P | 7,390 | - | 4日間 |
| SRCPFD5-500J | SRCPFD5-500J | P | 9,000 | - | 4日間 |
| SRCPFD10-500J | SRCPFD10-500J | P | 15,100 | - | 4日間 |
