KB-HL
KB-HL
■つば無しタイプです。
・ボタン型で出っ張りません。
■KB型と同型で、指示線がH-Lタイプです。
■この製品は全て一貫生産しています。
■オイルゲージの周辺を包んでいるゴムはウレタンを使用し、自動機で二重成形方式により製作しています。
・この成形方式は弊社独自のもので、この技術が組立工程の短縮を可能にしました。
■狭い場所でも簡単に取り付けできます。
■耐熱：90℃
■耐圧：0.2MPa
■内部構造についてはKC、KD型と同様、油の誘導部Kが作用します。
■ウレタン樹脂には耐熱性能の高いものを採用しております。
・これにより使用温度は90℃となっております。
4件の型式
KB-HL

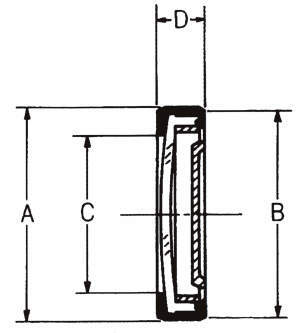

| 型式 | シリーズ | A | B |
C (mm) |
D (mm) |
ハウジング 穴径 |
||
|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | (mm) | 公差 | |||||
| KB-25-HL | KB-HL | 25.15 | ±0.1 | 24 | ±0.1 | 18 | 7 | φ25H8 |
| KB-30-HL | KB-HL | 30.15 | ±0.1 | 29 | ±0.1 | 22 | 8 | φ30H8 |
| KB-35-HL | KB-HL | 35.15 | ±0.1 | 34 | ±0.1 | 26 | 8 | φ35H8 |
| KB-40-HL | KB-HL | 40.20 | ±0.1 | 39 | ±0.1 | 30 | 10 | φ40H8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KB-25-HL | KB-25-HL | P | 550 | - | 4日間 |
| KB-30-HL | KB-30-HL | P | 630 | - | 4日間 |
| KB-35-HL | KB-35-HL | P | 750 | - | 4日間 |
| KB-40-HL | KB-40-HL | P | 830 | - | 4日間 |
