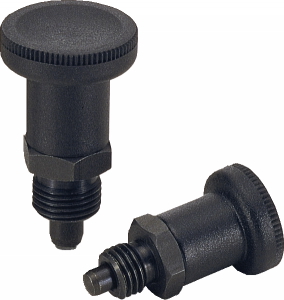

PSX-A
PSX-A
PSX-AK
PSXS-A
PSXS-AK
| 操作ノブ | ナイロン6（つや消し黒） |
|---|---|
| 本体 | PSX：SUM22L、四三酸化鉄皮膜（黒） PSXS：SUS303 |
| ピン | PSX：S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 |
| スプリング | PSX：SWPB PSXS：SUS301 |
| ロックナット | PSX-AK：S45C、四三酸化鉄皮膜（黒) PSXS-AK：SUS303 |
8件の型式

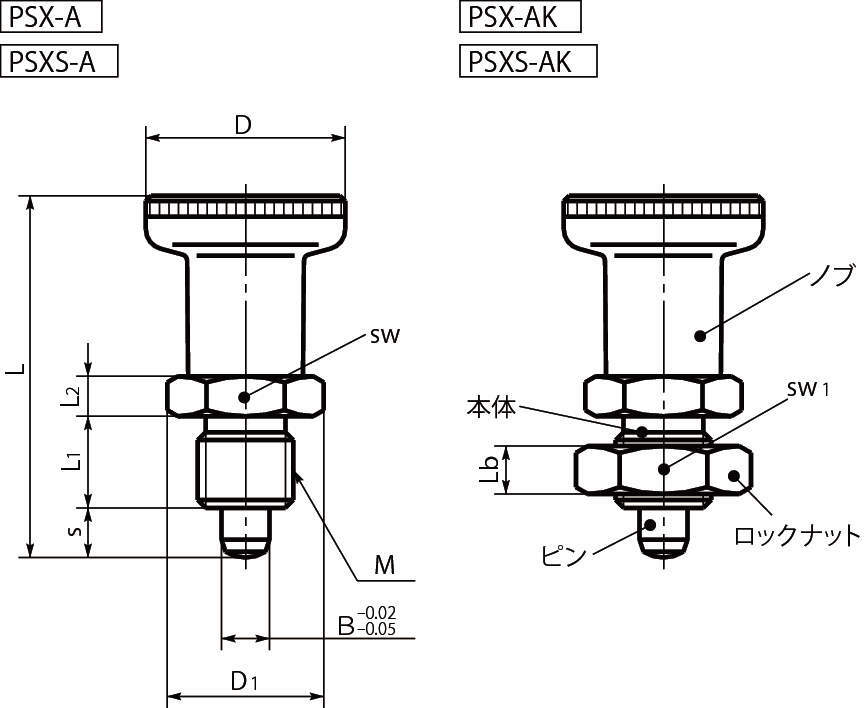

| 型式 | タイプ | 材質 | Lb | sw1 | B | s |
M (細目) |
D | L | D1 | L1 | L2 | sw |
荷重(N) min/max |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSX-6-A | ロックナットなし | スティール | - | - | 6 | 6 | M12×1.5 | 25 | 45 | 19.6 | 10 | 5 | 17 | 7/18 | 2530 | 35 |
| PSX-8-A | ロックナットなし | スティール | - | - | 8 | 8 | M16×1.5 | 31 | 54 | 21.9 | 12 | 6 | 19 | 14/24 | 4500 | 60 |
| PSX-6-AK | ロックナット付 | スティール | 6 | 18 | 6 | 6 | M12×1.5 | 25 | 45 | 19.6 | 10 | 5 | 17 | 7/18 | 2500 | 45 |
| PSX-8-AK | ロックナット付 | スティール | 8 | 24 | 8 | 8 | M16×1.5 | 31 | 54 | 21.9 | 12 | 6 | 19 | 14/24 | 4500 | 80 |
| PSXS-6-A | ロックナットなし | ステンレス | - | - | 6 | 6 | M12×1.5 | 25 | 45 | 19.6 | 10 | 5 | 17 | 7/18 | 2620 | 35 |
| PSXS-8-A | ロックナットなし | ステンレス | - | - | 8 | 8 | M16×1.5 | 31 | 54 | 21.9 | 12 | 6 | 19 | 14/24 | 4660 | 60 |
| PSXS-6-AK | ロックナット付 | ステンレス | 6 | 18 | 6 | 6 | M12×1.5 | 25 | 45 | 19.6 | 10 | 5 | 17 | 7/18 | 2620 | 45 |
| PSXS-8-AK | ロックナット付 | ステンレス | 8 | 24 | 8 | 8 | M16×1.5 | 31 | 54 | 21.9 | 12 | 6 | 19 | 14/24 | 4660 | 80 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PSX-6-A | PSX-6-A | P | 1,730 | 在庫品 | 在庫品 |
| PSX-8-A | PSX-8-A | P | 2,190 | 在庫品 | 在庫品 |
| PSX-6-AK | PSX-6-AK | P | 1,790 | 在庫品 | 在庫品 |
| PSX-8-AK | PSX-8-AK | P | 2,300 | - | 在庫品 |
| PSXS-6-A | PSXS-6-A | P | 3,070 | - | 在庫品 |
| PSXS-8-A | PSXS-8-A | P | 3,810 | - | 在庫品 |
| PSXS-6-AK | PSXS-6-AK | P | 3,180 | - | 在庫品 |
| PSXS-8-AK | PSXS-8-AK | P | 4,060 | - | 在庫品 |
