・ガス抜き穴が機器・装置のねじ穴の底に溜まったガスを排出しやすくし、真空装置の真空引きをサポートします。
・頭部高さの低い六角穴付きボルト。機器・装置のコンパクト化や上部スペースが限られた用途に。
・クリーン洗浄・クリーン梱包済み。
＜用途＞
真空装置/真空容器/FPD製造装置/半導体製造装置/電子顕微鏡
共通仕様
| 本体 | SUSXM7(SUS304相当) |
|---|---|
| 強度区分 | A2-50 |
鍋屋バイテック会社
ネジコム(真空装置用ねじ)｜六角穴付き低頭ボルト（ガス抜き用穴つき） SVLS

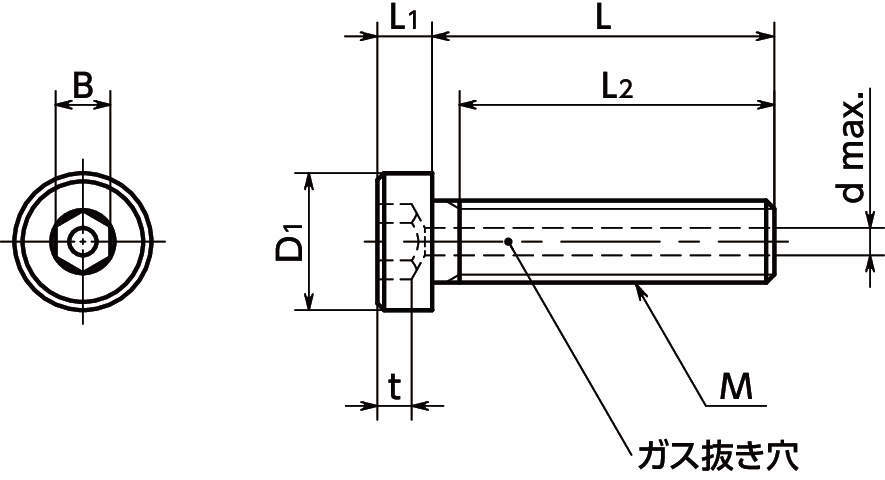

詳細仕様
31件の型式
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
L2 (mm) |
d max. (mm) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| SVLS-M3-5 | M3 | 0.5 | 5 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.2 | 20 | 0.49 |
| SVLS-M3-6 | M3 | 0.5 | 6 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.2 | 20 | 0.53 |
| SVLS-M3-8 | M3 | 0.5 | 8 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.2 | 20 | 0.62 |
| SVLS-M3-10 | M3 | 0.5 | 10 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.2 | 20 | 0.7 |
| SVLS-M3-12 | M3 | 0.5 | 12 | 5.5 | 2 | 2 | 1.5 | 全ねじ | 1.2 | 20 | 0.78 |
| SVLS-M4-6 | M4 | 0.7 | 6 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 20 | 1.1 |
| SVLS-M4-8 | M4 | 0.7 | 8 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 20 | 1.3 |
| SVLS-M4-10 | M4 | 0.7 | 10 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 20 | 1.4 |
| SVLS-M4-12 | M4 | 0.7 | 12 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 20 | 1.6 |
| SVLS-M4-16 | M4 | 0.7 | 16 | 7 | 2.8 | 2.5 | 2.3 | 全ねじ | 1.5 | 20 | 1.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SVLS-M3-5 | SVLS-M3-5 | C | 5,380 | - | - |
| SVLS-M3-6 | SVLS-M3-6 | C | 5,380 | - | 在庫品 |
| SVLS-M3-8 | SVLS-M3-8 | C | 5,740 | - | 在庫品 |
| SVLS-M3-10 | SVLS-M3-10 | C | 6,160 | - | 在庫品 |
| SVLS-M3-12 | SVLS-M3-12 | C | 6,800 | - | 在庫品 |
| SVLS-M4-6 | SVLS-M4-6 | C | 6,160 | - | 在庫品 |
| SVLS-M4-8 | SVLS-M4-8 | C | 6,440 | - | 在庫品 |
| SVLS-M4-10 | SVLS-M4-10 | C | 6,860 | - | 在庫品 |
| SVLS-M4-12 | SVLS-M4-12 | C | 7,200 | - | 在庫品 |
| SVLS-M4-16 | SVLS-M4-16 | C | 8,040 | - | 在庫品 |
・価格は、1袋あたりの価格です。
