SNSQS
SNSQS
・ステンレス製の座金組込み六角穴付きボルト。
・ねじにISOの平座金とばね座金が組み込まれており、脱落の心配がありません。(座金の略称：I=3)
・ザグリ穴に座金を使用する場合に、ボルトと座金を同時に着脱することができるため、作業性が向上します。
<用途>
・半導体製造装置/機器・装置構造体/海洋機器/一般産業機械
| ねじ本体 | SUSXM7(SUS304相当) |
|---|---|
| ねじ本体強度区分 | A2-70 |
| 平座金 | SUS304 |
| ばね座金 | SUS304 |
34件の型式
SNSQS

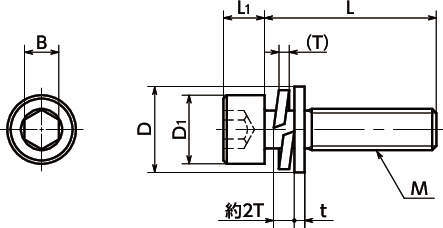

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
D (mm) |
L1 (mm) |
B (mm) |
t (mm) |
T(約) (mm) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| SNSQS-M3-5 | M3 | 0.5 | 5 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 0.888 |
| SNSQS-M3-6 | M3 | 0.5 | 6 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 0.9 |
| SNSQS-M3-8 | M3 | 0.5 | 8 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 0.95 |
| SNSQS-M3-10 | M3 | 0.5 | 10 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 1.1 |
| SNSQS-M3-12 | M3 | 0.5 | 12 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 1.2 |
| SNSQS-M3-16 | M3 | 0.5 | 16 | 5.5 | 7 | 3 | 2.5 | 0.5 | 0.7 | 10 | 1.3 |
| SNSQS-M4-6 | M4 | 0.7 | 6 | 7 | 9 | 4 | 3 | 0.8 | 1 | 10 | 1.8 |
| SNSQS-M4-8 | M4 | 0.7 | 8 | 7 | 9 | 4 | 3 | 0.8 | 1 | 10 | 2.1 |
| SNSQS-M4-10 | M4 | 0.7 | 10 | 7 | 9 | 4 | 3 | 0.8 | 1 | 10 | 2.2 |
| SNSQS-M4-12 | M4 | 0.7 | 12 | 7 | 9 | 4 | 3 | 0.8 | 1 | 10 | 2.4 |
