KAH

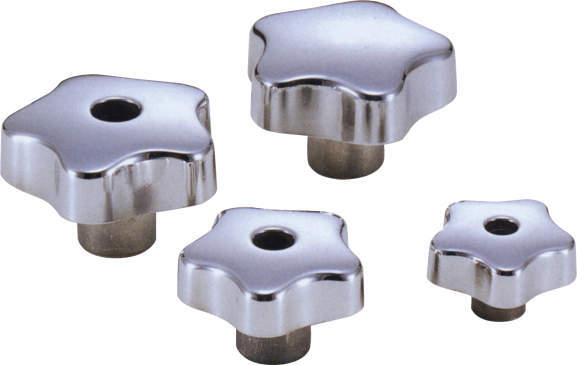

・軽量なアルミニウム合金製のノブ。
・表面は研磨仕上げ。

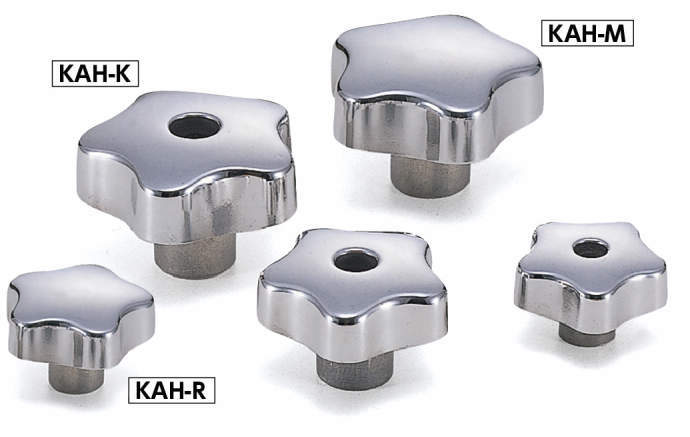

・商品記号により、タイプが選択できます。
KAH-K：めねじ・貫通穴
KAH-M：めねじ
KAH-R：リーマ穴
共通仕様
| 材質・仕上げ | アルミニウム合金、研磨 |
|---|
鍋屋バイテック会社
アルミハンドルノブ KAH

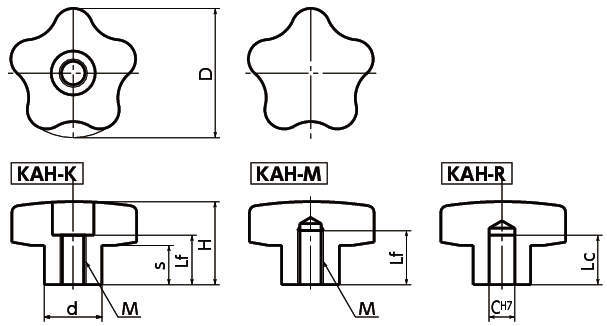

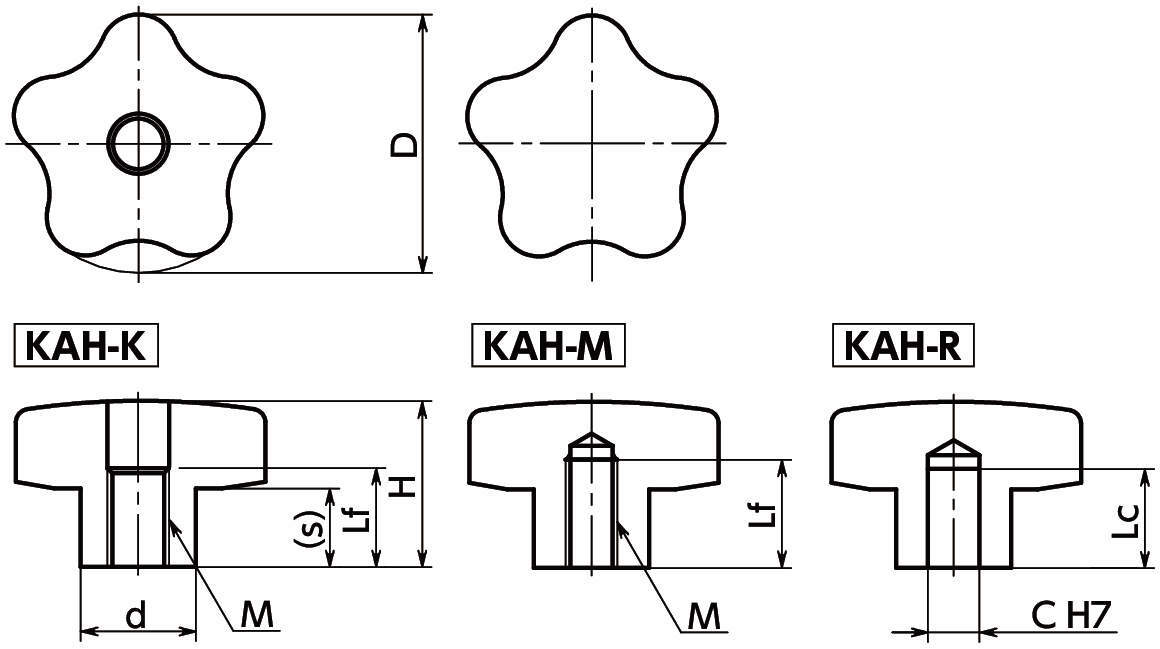

詳細仕様
16件の型式
-
KAH
| 型式 |
D (mm) |
M(並目) |
C (mm) |
Lf (mm) |
Lc (mm) |
H (mm) |
s (mm) |
d (mm) |
SEMI 規格準拠 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| KAH-40-K8 | 40 | M8 | 1.25 | - | 13 | - | 25 | 12.5 | 14 | - | 26 |
| KAH-50-K10 | 50 | M10 | 1.5 | - | 16 | - | 32.5 | 16 | 18.5 | - | 50 |
| KAH-60-K12 | 60 | M12 | 1.75 | - | 20 | - | 40 | 20 | 20.5 | ○ | 87 |
| KAH-70-K16 | 70 | M16 | 2 | - | 20 | - | 46 | 23 | 25.5 | ○ | 140 |
| KAH-40-M6 | 40 | M6 | 1 | - | 15 | - | 25 | 12.5 | 14 | - | 32 |
| KAH-40-M8 | 40 | M8 | 1.25 | - | 15 | - | 25 | 12.5 | 14 | - | 28 |
| KAH-50-M8 | 50 | M8 | 1.25 | - | 18 | - | 32.5 | 16 | 18.5 | - | 64 |
| KAH-50-M10 | 50 | M10 | 1.5 | - | 18 | - | 32.5 | 16 | 18.5 | - | 53 |
| KAH-60-M10 | 60 | M10 | 1.5 | - | 22 | - | 40 | 20 | 20.5 | ○ | 100 |
| KAH-60-M12 | 60 | M12 | 1.75 | - | 22 | - | 40 | 20 | 20.5 | ○ | 92 |
※KAH-MのLfとKAH-RのLcはmin.
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAH-40-K8 | KAH-40-K8 | P | 2,240 | - | 在庫品 |
| KAH-50-K10 | KAH-50-K10 | P | 2,800 | - | 在庫品 |
| KAH-60-K12 | KAH-60-K12 | P | 3,350 | - | 在庫品 |
| KAH-70-K16 | KAH-70-K16 | P | 4,440 | - | 在庫品 |
| KAH-40-M6 | KAH-40-M6 | P | 3,250 | - | - |
| KAH-40-M8 | KAH-40-M8 | P | 2,170 | - | 在庫品 |
| KAH-50-M8 | KAH-50-M8 | P | 3,720 | - | - |
| KAH-50-M10 | KAH-50-M10 | P | 2,690 | 在庫品 | 在庫品 |
| KAH-60-M10 | KAH-60-M10 | P | 4,430 | - | - |
| KAH-60-M12 | KAH-60-M12 | P | 3,350 | 在庫品 | 在庫品 |
