ECX-T
ECX-T
・コレットにシャフトを挿入し、付属の六角ナットを締めつけることで、楔効果によりシャフトを固定します。
・ハブカバーは簡単に着脱できます。
・品番の末尾記号により、ハブカバーのシンボルマークの有無が選択できます。
末尾記号なし：シンボルマークあり
末尾記号N：シンボルマークなし
| ノブ | アルミニウム合金 黒アルマイト処理 |
|---|---|
| ハブカバー | ナイロン6(ライトグレー) |
| 六角穴付き止めねじ(DIN916) | 黄銅 |
6件の型式

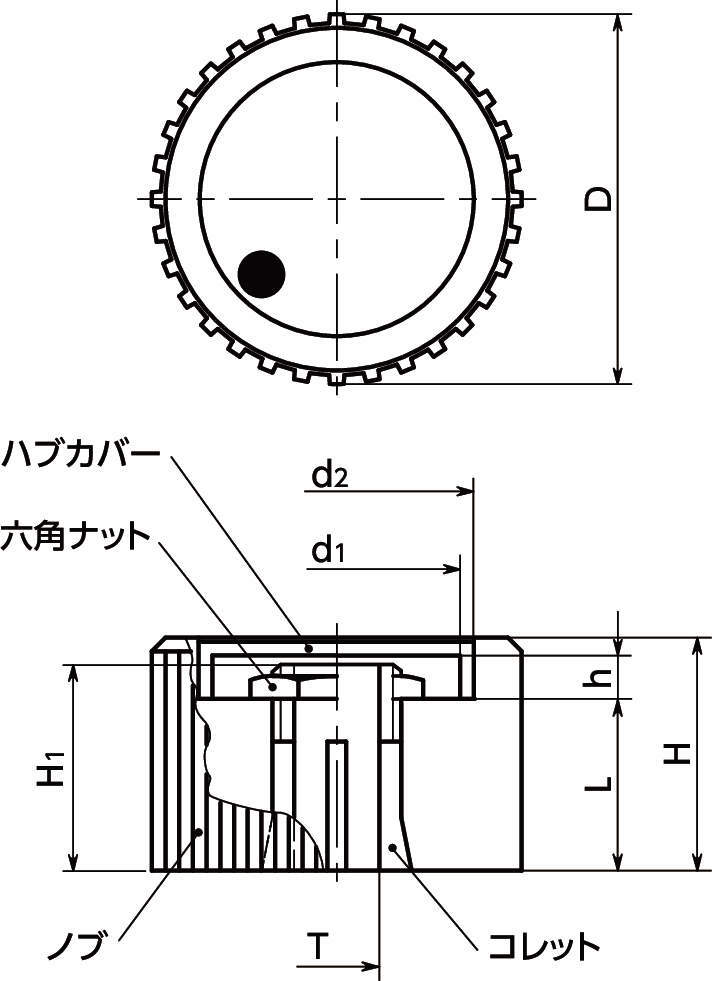

ECX-T
| 型式 |
D (mm) |
T (mm) |
d1 (mm) |
d2 (mm) |
H (mm) |
L (mm) |
h (mm) |
H1 (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| ECX-27-T6 | 27 | 6 | 18 | 20 | 17 | 11 | 4.3 | 14 | 28 |
| ECX-27-T6-N | 27 | 6 | 18 | 20 | 17 | 11 | 4.3 | 14 | 28 |
| ECX-34-T8 | 34 | 8 | 23 | 25 | 20 | 14 | 4.2 | 17 | 42 |
| ECX-34-T8-N | 34 | 8 | 23 | 25 | 20 | 14 | 4.2 | 17 | 42 |
| ECX-42-T10 | 42 | 10 | 30 | 32 | 23 | 17 | 4 | 20 | 73 |
| ECX-42-T10-N | 42 | 10 | 30 | 32 | 23 | 17 | 4 | 20 | 73 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ECX-27-T6 | ECX-27-T6 | P | 3,150 | - | - |
| ECX-27-T6-N | ECX-27-T6-N | P | 3,010 | - | - |
| ECX-34-T8 | ECX-34-T8 | P | 3,840 | - | - |
| ECX-34-T8-N | ECX-34-T8-N | P | 3,690 | - | - |
| ECX-42-T10 | ECX-42-T10 | P | 5,870 | - | - |
| ECX-42-T10-N | ECX-42-T10-N | P | 5,740 | - | - |
