JSSF-SC
JSSF-SC

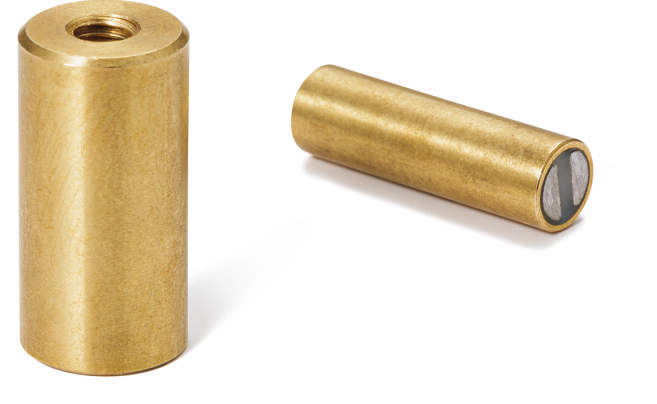

・めねじタイプの円筒形ホルダつきマグネットです。
・サンドウィッチ構造により、磁束密度が大きくなることで、吸着力を高めています。
＜使用上の注意＞
・スティールなどの磁性体の部品に組み込む場合は、K2寸法のすきまを確保してください。
・スティールなどの磁性体に直接組み込むと吸着力は最大で約15%低下します。
| 磁石 | サマコバ |
|---|---|
| ホルダ | 真鍮 |
| 鉄芯 | スティール 亜鉛メッキ |
| リング | ナイロン66(黒) |
| 耐熱温度 | 200℃ |
8件の型式
JSSF-SC

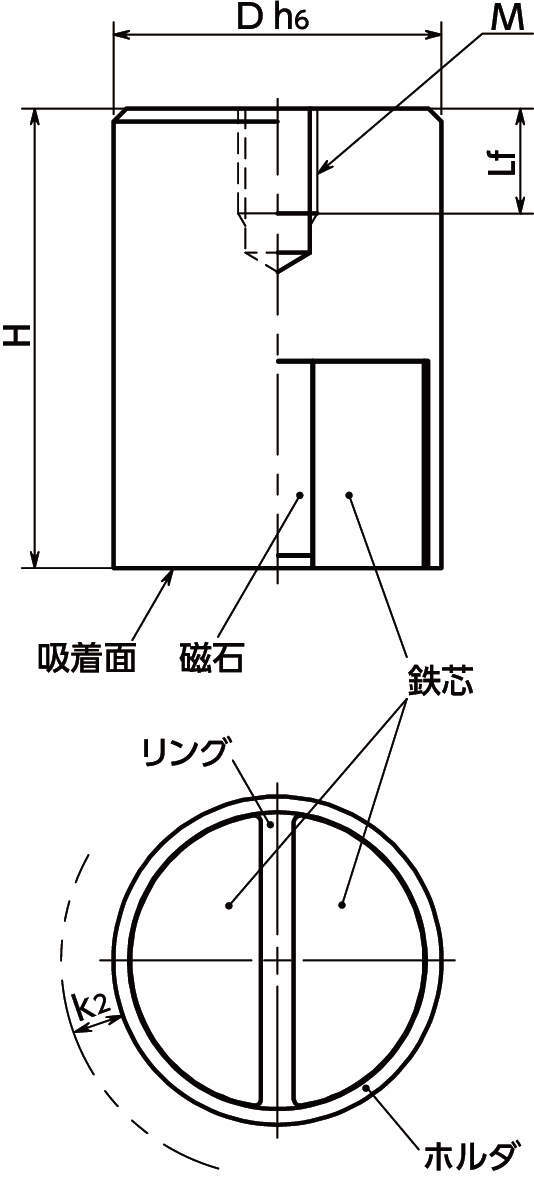

| 型式 |
吸着力 (N) |
D (mm) |
M(並目) |
H (mm) |
Lf (mm) |
k2 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| JSSF-SC-6-M3 | 8 | 6 | M3 | 0.5 | 20 ±0.2 | 5 | 1.5 | 4 |
| JSSF-SC-8-M3 | 22 | 8 | M3 | 0.5 | 20 ±0.2 | 5 | 1.5 | 7.5 |
| JSSF-SC-10-M4 | 40 | 10 | M4 | 0.7 | 20 ±0.2 | 7 | 2 | 11 |
| JSSF-SC-13-M4 | 60 | 13 | M4 | 0.7 | 20 ±0.2 | 7 | 2.5 | 19.5 |
| JSSF-SC-16-M4 | 125 | 16 | M4 | 0.7 | 25 ±0.2 | 8 | 3 | 38 |
| JSSF-SC-20-M6 | 250 | 20 | M6 | 1 | 25 ±0.2 | 6 | 4 | 58 |
| JSSF-SC-25-M6 | 400 | 25 | M6 | 1 | 35 ±0.3 | 8 | 5 | 130 |
| JSSF-SC-32-M6 | 600 | 32 | M6 | 1 | 40 ±0.3 | 6 | 6 | 243 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| JSSF-SC-6-M3 | JSSF-SC-6-M3 | P | 1,300 | - | 10日間 |
| JSSF-SC-8-M3 | JSSF-SC-8-M3 | P | 1,660 | - | 10日間 |
| JSSF-SC-10-M4 | JSSF-SC-10-M4 | P | 1,980 | - | 10日間 |
| JSSF-SC-13-M4 | JSSF-SC-13-M4 | P | 2,500 | - | 10日間 |
| JSSF-SC-16-M4 | JSSF-SC-16-M4 | P | 3,410 | - | 10日間 |
| JSSF-SC-20-M6 | JSSF-SC-20-M6 | P | 4,960 | - | 10日間 |
| JSSF-SC-25-M6 | JSSF-SC-25-M6 | P | 10,300 | - | 10日間 |
| JSSF-SC-32-M6 | JSSF-SC-32-M6 | P | 18,400 | - | 10日間 |
