フラットテンションレバー(おねじ・ステンレス) LNFMS-D

・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUS303
ねじ部 SUS303
本体 SUS303
グリップ フェノール樹脂(黒)

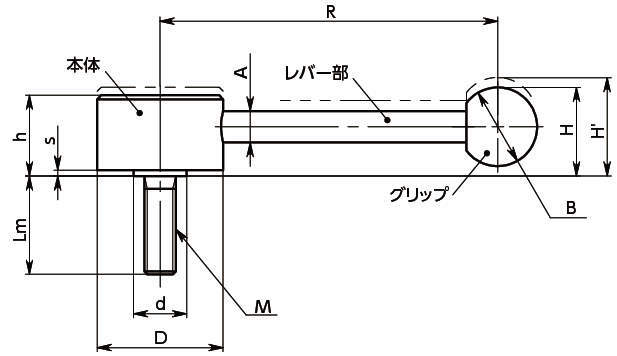

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 26件中 1-10件

  • 表示件数

26件の型式

型式 歯数 D M R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)
LNFMS-32-M8-12-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-16-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-20-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-25-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-32-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-40-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-32-M8-50-D 24 32 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10
LNFMS-36-M10-16-D 26 36 M10 107.5 27.5 32 24.5 2 10 25 16 210 16
LNFMS-36-M10-20-D 26 36 M10 107.5 27.5 32 24.5 2 10 25 16 210 16
LNFMS-36-M10-25-D 26 36 M10 107.5 27.5 32 24.5 2 10 25 16 210 16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNFMS-32-M8-12-D LNFMS-32-M8-12-D P 7,350 - 10日間
LNFMS-32-M8-16-D LNFMS-32-M8-16-D P 7,390 - 10日間
LNFMS-32-M8-20-D LNFMS-32-M8-20-D P 7,430 - 10日間
LNFMS-32-M8-25-D LNFMS-32-M8-25-D P 7,450 - 10日間
LNFMS-32-M8-32-D LNFMS-32-M8-32-D P 7,540 - 在庫品
LNFMS-32-M8-40-D LNFMS-32-M8-40-D P 7,620 - 10日間
LNFMS-32-M8-50-D LNFMS-32-M8-50-D P 7,730 - 在庫品
LNFMS-36-M10-16-D LNFMS-36-M10-16-D P 8,390 - 10日間
LNFMS-36-M10-20-D LNFMS-36-M10-20-D P 8,420 - 10日間
LNFMS-36-M10-25-D LNFMS-36-M10-25-D P 8,520 - 10日間
