KTF-PF・KTFS-PF・KTR-PF
KTF-PF・KTFS-PF・KTR-PF
KTF-PF・KTFS-PF・KTR-PF

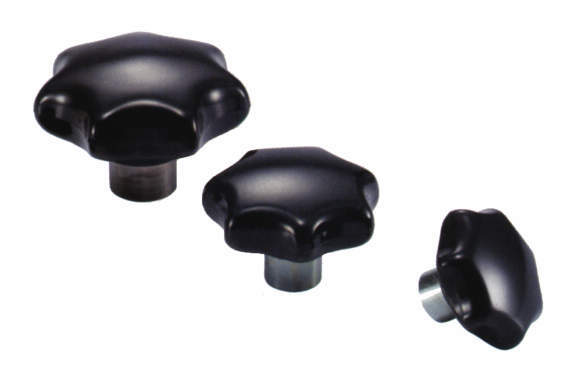

・耐久性にすぐれたフェノール樹脂製。
・7角形は人間の手になじむ理想的なかたちです。
・金属ハブが露出しているため、追加工や固定用ピンの使用が容易です。
・商品記号により、タイプおよびねじ部の材質は選択できます。

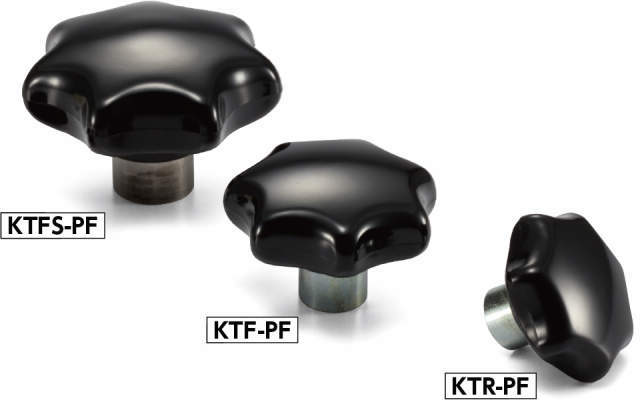

KTF-PF：めねじ・スティール製
KTFS-PF：めねじ・ステンレス製
KTR-PF：リーマ穴・スティール製
| ノブ部 | フェノール樹脂(黒) |
|---|---|
| ねじ | KTF-PF・KTR-PF：スティール 三価クロメート処理 KTFS-PF：SUS303相当 |
22件の型式

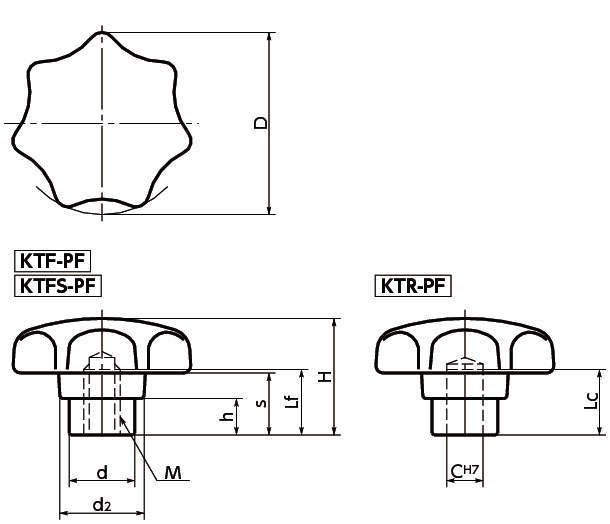

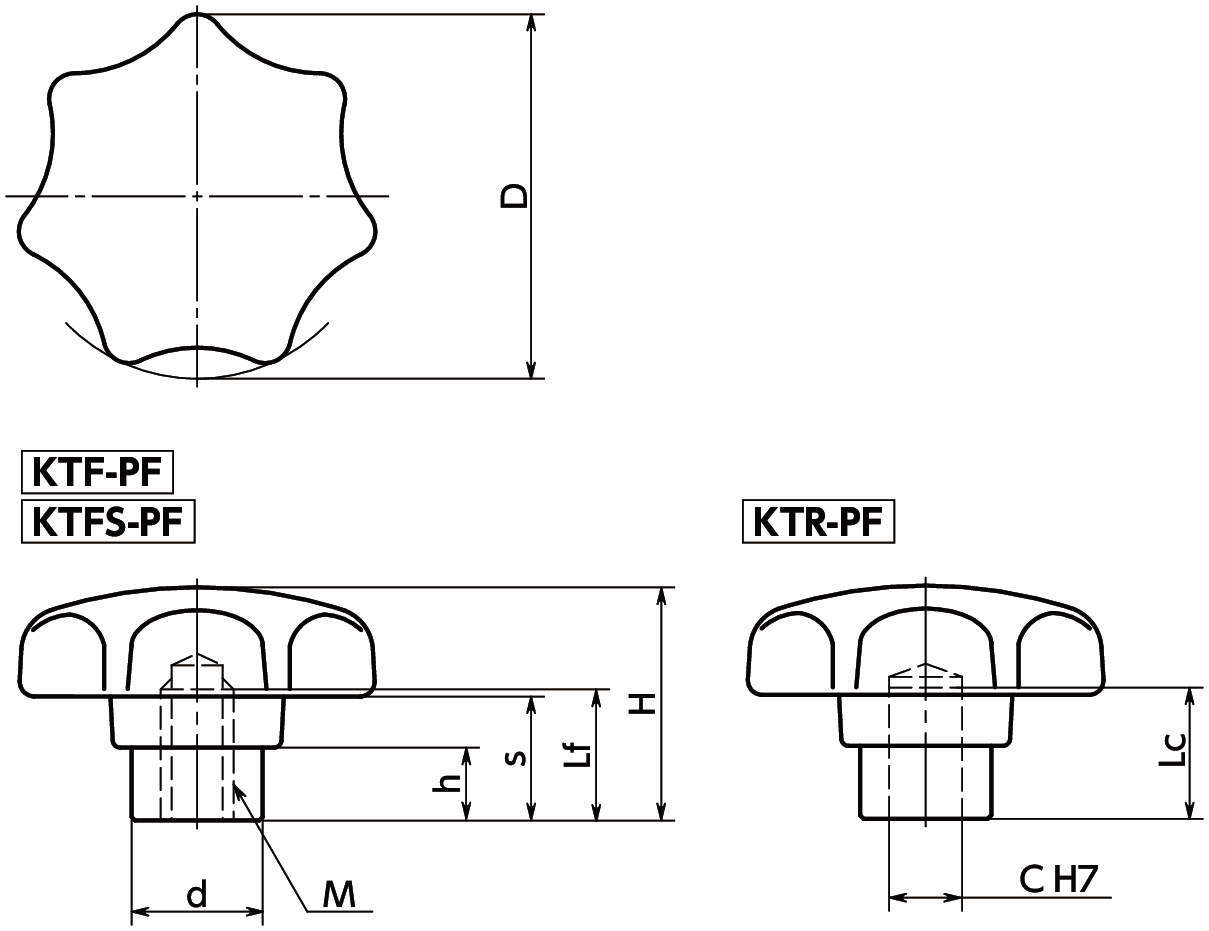

KTF-PF・KTFS-PF・KTR-PF
| 型式 |
D (mm) |
M(並目) |
C (mm) |
Lf min. (mm) |
Lc min. (mm) |
H (mm) |
s (mm) |
h (mm) |
d (mm) |
SEMI 規格準拠 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| KTF-32-M6-PF | 32 | M6 | 1 | - | 12 | - | 21 | 10 | 8.5 | 12 | - | 18 |
| KTF-40-M6-PF | 40 | M6 | 1 | - | 14 | - | 26 | 13 | 10 | 14 | - | 32 |
| KTF-40-M8-PF | 40 | M8 | 1.25 | - | 14 | - | 26 | 13 | 10 | 14 | - | 30 |
| KTF-50-M8-PF | 50 | M8 | 1.25 | - | 18 | - | 34 | 17 | 10 | 18 | - | 67 |
| KTF-50-M10-PF | 50 | M10 | 1.5 | - | 18 | - | 34 | 17 | 10 | 18 | - | 63 |
| KTF-63-M10-PF | 63 | M10 | 1.5 | - | 22 | - | 42 | 21 | 14 | 20 | ○ | 112 |
| KTF-63-M12-PF | 63 | M12 | 1.75 | - | 22 | - | 42 | 21 | 14 | 20 | ○ | 102 |
| KTF-80-M12-PF | 80 | M12 | 1.75 | - | 30 | - | 52 | 25 | 15 | 25 | - | 197 |
| KTF-80-M16-PF | 80 | M16 | 2 | - | 30 | - | 52 | 25 | 15 | 25 | - | 186 |
| KTFS-32-M6-PF | 32 | M6 | 1 | - | 12 | - | 21 | 10 | 8.5 | 12 | - | 18 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KTF-32-M6-PF | KTF-32-M6-PF | P | 500 | - | 10日間 |
| KTF-40-M6-PF | KTF-40-M6-PF | P | 840 | - | - |
| KTF-40-M8-PF | KTF-40-M8-PF | P | 630 | - | 在庫品 |
| KTF-50-M8-PF | KTF-50-M8-PF | P | 1,120 | - | - |
| KTF-50-M10-PF | KTF-50-M10-PF | P | 840 | - | 在庫品 |
| KTF-63-M10-PF | KTF-63-M10-PF | P | 1,370 | - | - |
| KTF-63-M12-PF | KTF-63-M12-PF | P | 1,210 | - | 在庫品 |
| KTF-80-M12-PF | KTF-80-M12-PF | P | 2,380 | - | - |
| KTF-80-M16-PF | KTF-80-M16-PF | P | 2,080 | - | 在庫品 |
| KTFS-32-M6-PF | KTFS-32-M6-PF | P | 870 | - | 10日間 |
