・ねじ先にスラストパッドをつけたセブンロブノブ。
・スラストパッドはねじ部に対して15°まで傾きます。ワークの表面が不均一、あるいは傾いている場合などに効果的です。
・ねじ部は耐蝕性にすぐれたステンレス製。
・ワークにあわせてスラストパッドの材質およびサイズが選択できます。
| ノブ | ナイロン6(つや消し黒) |
|---|---|
| ねじ部 | SUSXM7 |
| スラストパッド | KSGMS-SBP：ポリアセタール(つや消し黒) KSGMS-SBPS：SUS303 |
| Oリング | KSGMS-SBPS：フッ素ゴム |
160件の型式

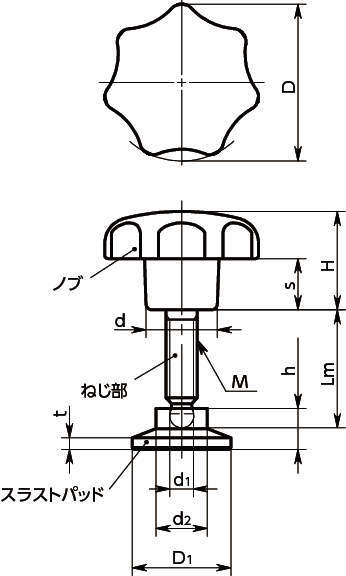

| 型式 |
スラストパッド 材質 |
D (mm) |
M(並目) |
Lm (mm) |
D1 (mm) |
H (mm) |
s (mm) |
d (mm) |
H1 (mm) |
h (mm) |
e (mm) |
d2 (mm) |
d1 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| KSGMS-32-M6-25-SBP15 | プラスティック製 | 32 | M6 | 1 | 25 | 15 | 20 | 10 | 14 | 7.6 | 2.5 | 3.6 | 8.6 | 4.5 | 12 |
| KSGMS-32-M6-35-SBP15 | プラスティック製 | 32 | M6 | 1 | 35 | 15 | 20 | 10 | 14 | 7.6 | 2.5 | 3.6 | 8.6 | 4.5 | 14 |
| KSGMS-32-M6-45-SBP15 | プラスティック製 | 32 | M6 | 1 | 45 | 15 | 20 | 10 | 14 | 7.6 | 2.5 | 3.6 | 8.6 | 4.5 | 16 |
| KSGMS-32-M6-25-SBP18 | プラスティック製 | 32 | M6 | 1 | 25 | 18 | 20 | 10 | 14 | 9.2 | 2.5 | 5.2 | 10.8 | 4.5 | 13 |
| KSGMS-32-M6-35-SBP18 | プラスティック製 | 32 | M6 | 1 | 35 | 18 | 20 | 10 | 14 | 9.2 | 2.5 | 5.2 | 10.8 | 4.5 | 15 |
| KSGMS-32-M6-45-SBP18 | プラスティック製 | 32 | M6 | 1 | 45 | 18 | 20 | 10 | 14 | 9.2 | 2.5 | 5.2 | 10.8 | 4.5 | 17 |
| KSGMS-32-M6-25-SBP21 | プラスティック製 | 32 | M6 | 1 | 25 | 21 | 20 | 10 | 14 | 10 | 3 | 6 | 12.8 | 4.5 | 14 |
| KSGMS-32-M6-35-SBP21 | プラスティック製 | 32 | M6 | 1 | 35 | 21 | 20 | 10 | 14 | 10 | 3 | 6 | 12.8 | 4.5 | 16 |
| KSGMS-32-M6-45-SBP21 | プラスティック製 | 32 | M6 | 1 | 45 | 21 | 20 | 10 | 14 | 10 | 3 | 6 | 12.8 | 4.5 | 18 |
| KSGMS-32-M6-25-SBP25 | プラスティック製 | 32 | M6 | 1 | 25 | 25 | 20 | 10 | 14 | 10.5 | 3 | 6.5 | 13 | 4.5 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSGMS-32-M6-25-SBP15 | KSGMS-32-M6-25-SBP15 | P | 850 | - | 在庫品 |
| KSGMS-32-M6-35-SBP15 | KSGMS-32-M6-35-SBP15 | P | 870 | - | 在庫品 |
| KSGMS-32-M6-45-SBP15 | KSGMS-32-M6-45-SBP15 | P | 880 | - | 在庫品 |
| KSGMS-32-M6-25-SBP18 | KSGMS-32-M6-25-SBP18 | P | 860 | - | 在庫品 |
| KSGMS-32-M6-35-SBP18 | KSGMS-32-M6-35-SBP18 | P | 880 | - | 在庫品 |
| KSGMS-32-M6-45-SBP18 | KSGMS-32-M6-45-SBP18 | P | 890 | - | 在庫品 |
| KSGMS-32-M6-25-SBP21 | KSGMS-32-M6-25-SBP21 | P | 870 | - | 在庫品 |
| KSGMS-32-M6-35-SBP21 | KSGMS-32-M6-35-SBP21 | P | 890 | - | 在庫品 |
| KSGMS-32-M6-45-SBP21 | KSGMS-32-M6-45-SBP21 | P | 900 | - | 在庫品 |
| KSGMS-32-M6-25-SBP25 | KSGMS-32-M6-25-SBP25 | P | 910 | - | 在庫品 |
