・リーマ穴加工済み(許容差H8)。
・全商品に固定用の六角穴付き止めねじが付属しています。
・ノブ本体にプレスフィットプランジャの取りつけが可能。ノブ取りつけ面にプランジャ用の受け穴を加工することで、ノブの正確な位置決めができます。
・回転角度(位置決め角度)を制限するための溝が加工されています。ロケーションピンを2本立てれば、回転角度の範囲を270°以内で任意に設定することができます。
共通仕様
| 材質・仕上げ | アルミニウム合金 アルマイト処理(つや消し黒) |
|---|
鍋屋バイテック会社

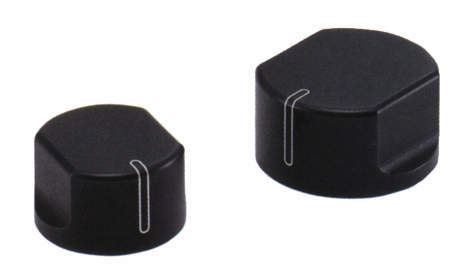

アルミコントロールノブ ECK
詳細仕様
4件の型式
| 型式 | D | C | H | P | f | M | Lc |
質量 (g) |
|---|---|---|---|---|---|---|---|---|
| ECK-34-R6 | 34 | 6 | 20 | 20 | 7.5 | M5 | 14 | 43 |
| ECK-34-R8 | 34 | 8 | 20 | 20 | 7.5 | M5 | 14 | 41 |
| ECK-42-R8 | 42 | 8 | 22 | 30 | 7.5 | M5 | 16 | 73 |
| ECK-42-R10 | 42 | 10 | 22 | 30 | 7.5 | M5 | 16 | 70 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ECK-34-R6 | ECK-34-R6 | P | 3,300 | - | 在庫品 |
| ECK-34-R8 | ECK-34-R8 | P | 3,300 | - | 在庫品 |
| ECK-42-R8 | ECK-42-R8 | P | 3,910 | - | 在庫品 |
| ECK-42-R10 | ECK-42-R10 | P | 3,910 | - | 在庫品 |
