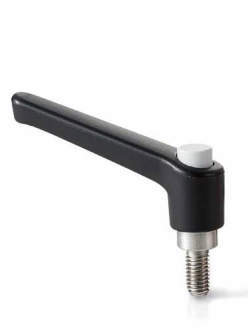

・操作ボタンつきのプラクランプレバー。おねじタイプ。
・位置調整でレバー部を引き上げるとき、操作ボタンがあると、力が加わりやすく操作が容易になります。
・亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
・M3−M13の豊富なねじサイズ。
| レバー部 | ナイロン6(各色) |
|---|---|
| ねじ部 | SUS303 |
| 操作ボタン | ナイロン6(各色) |
| 止めねじ | SUS303 |
| セレーションリング(インサート) | 亜鉛ダイカスト |
| スプリング | ステンレス鋼線 |
477件の型式
| 型式 | 色 | M | Lm | R | H | H' | h | s | D | d | 歯数 |
最大荷重 (N) |
最大締付力 (kN) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| レバー | 操作ボタン | |||||||||||||
| LEMS-5-32-SG-COR | つや消しシルバー | つや消しオレンジ | M5 | 32 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-32-OR-CBK | つや消しオレンジ | つや消し黒 | M5 | 32 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-32-OR-CSG | つや消しオレンジ | つや消しシルバー | M5 | 32 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-32-OR-COR | つや消しオレンジ | つや消しオレンジ | M5 | 32 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-BK-CBK | つや消し黒 | つや消し黒 | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-BK-CSG | つや消し黒 | つや消しシルバー | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-BK-COR | つや消し黒 | つや消しオレンジ | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-SG-CBK | つや消しシルバー | つや消し黒 | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-SG-CSG | つや消しシルバー | つや消しシルバー | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| LEMS-5-40-SG-COR | つや消しシルバー | つや消しオレンジ | M5 | 40 | 45 | 35.5 | 39 | 24 | 4.2 | 13 | 10 | 18 | 42 | 2..7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LEMS-5-32-SG-COR | LEMS-5-32-SG-COR | P | 1,350 | - | 在庫品 |
| LEMS-5-32-OR-CBK | LEMS-5-32-OR-CBK | P | 1,350 | - | 在庫品 |
| LEMS-5-32-OR-CSG | LEMS-5-32-OR-CSG | P | 1,350 | - | 在庫品 |
| LEMS-5-32-OR-COR | LEMS-5-32-OR-COR | P | 1,350 | - | 在庫品 |
| LEMS-5-40-BK-CBK | LEMS-5-40-BK-CBK | P | 1,350 | - | 在庫品 |
| LEMS-5-40-BK-CSG | LEMS-5-40-BK-CSG | P | 1,350 | - | 在庫品 |
| LEMS-5-40-BK-COR | LEMS-5-40-BK-COR | P | 1,350 | - | 在庫品 |
| LEMS-5-40-SG-CBK | LEMS-5-40-SG-CBK | P | 1,350 | - | 在庫品 |
| LEMS-5-40-SG-CSG | LEMS-5-40-SG-CSG | P | 1,350 | - | 在庫品 |
| LEMS-5-40-SG-COR | LEMS-5-40-SG-COR | P | 1,350 | - | 在庫品 |
