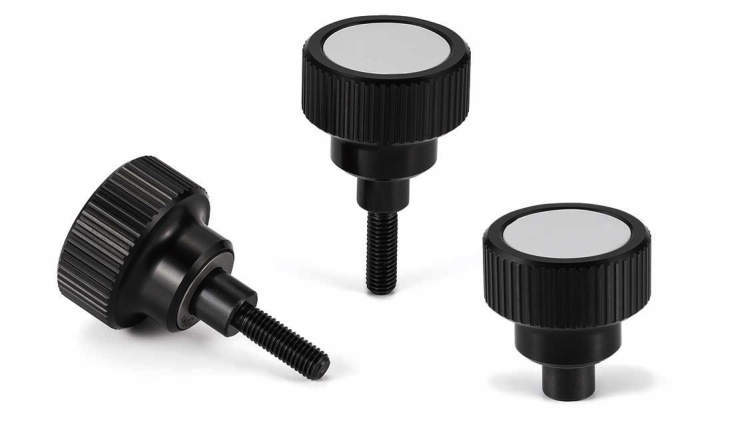

トルクコントロールノブ KTCM・KTCF

・トルクリミット機構を内臓したノブ。締めつけトルクの管理ができます。
・締めつけ方向に設定トルクよりも大きなトルクで回すとノブが空回りし、それ以上締めつけることができません。ゆるめる方向には空回りしません。
・設定トルクまで締めつけるとクリック感があり、締めつけ完了が確認できます。

#ノブ

共通仕様

本体 アルミニウム合金、アルマイト(黒)
ねじ部 SUM22L、四三酸化鉄皮膜(黒)
キャップ ナイロン6(ライトグレー)
  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 192件中 41-50件

  • 表示件数

192件の型式

型式 タイプ Lm Lf D M d d2 H h 設定トルク
±10%
NBK_KTCM-34-M5-25-1.5 おねじ 25 - 34 M5 10 21 37.5 9.5 1.5
NBK_KTCM-34-M5-25-2.2 おねじ 25 - 34 M5 10 21 37.5 9.5 2.2
NBK_KTCM-34-M5-32-1 おねじ 32 - 34 M5 10 21 37.5 9.5 1
NBK_KTCM-34-M5-32-1.5 おねじ 32 - 34 M5 10 21 37.5 9.5 1.5
NBK_KTCM-34-M5-32-2.2 おねじ 32 - 34 M5 10 21 37.5 9.5 2.2
NBK_KTCM-34-M6-12-1 おねじ 12 - 34 M6 10 21 37.5 9.5 1
NBK_KTCM-34-M6-12-1.5 おねじ 12 - 34 M6 10 21 37.5 9.5 1.5
NBK_KTCM-34-M6-12-2.2 おねじ 12 - 34 M6 10 21 37.5 9.5 2.2
NBK_KTCM-34-M6-16-1 おねじ 16 - 34 M6 10 21 37.5 9.5 1
NBK_KTCM-34-M6-16-1.5 おねじ 16 - 34 M6 10 21 37.5 9.5 1.5

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NBK_KTCM-34-M5-25-1.5 KTCM-34-M5-25-1.5 P 12,700 - 10日間
NBK_KTCM-34-M5-25-2.2 KTCM-34-M5-25-2.2 P 12,700 - 10日間
NBK_KTCM-34-M5-32-1 KTCM-34-M5-32-1 P 12,700 - 10日間
NBK_KTCM-34-M5-32-1.5 KTCM-34-M5-32-1.5 P 12,700 - 10日間
NBK_KTCM-34-M5-32-2.2 KTCM-34-M5-32-2.2 P 12,700 - 10日間
NBK_KTCM-34-M6-12-1 KTCM-34-M6-12-1 P 12,700 - 在庫品
NBK_KTCM-34-M6-12-1.5 KTCM-34-M6-12-1.5 P 12,700 - 在庫品
NBK_KTCM-34-M6-12-2.2 KTCM-34-M6-12-2.2 P 12,700 - 在庫品
NBK_KTCM-34-M6-16-1 KTCM-34-M6-16-1 P 12,700 - 10日間
NBK_KTCM-34-M6-16-1.5 KTCM-34-M6-16-1.5 P 12,700 - 10日間
