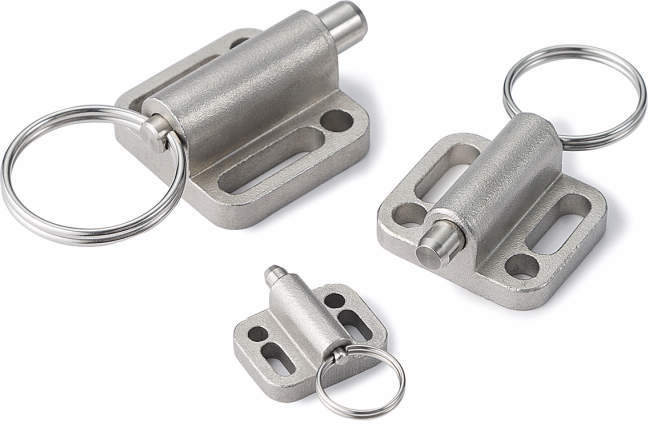

・インデックスプランジャと取りつけフランジを一体化
・オールステンレス製。耐蝕性にすぐれています。
・機器・装置などの壁面への取りつけに適しています。
・取りつけは市販の六角穴付きボルトなどをご使用ください。
・長穴を使用すれば、取りつけ後の位置調整ができます。
共通仕様
| リング | SUS301 |
|---|---|
| 本体 | SCS13(SUS304相当) ショットブラスト |
| ピン | SUS303 |
| スプリング | SUS301 |
鍋屋バイテック会社
フランジつきインデックスプランジャ リングタイプ PBXS-R
詳細仕様
5件の型式

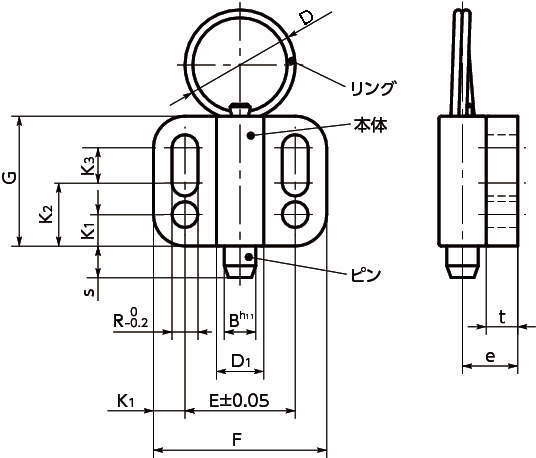

| 型式 | B | s | D | G | t | e | F | D1 | R | E | K1 | K2 | K3 |
荷重(N) min./max. |
ピンのせん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBXS-4-R | 5 | 5 | 18 | 22 | 4.5 | 9.5 | 28 | 8 | 4.3 | 18 | 5 | 10 | 7 | 5/24 | 1820 | 23 |
| PBXS-5-R | 4 | 4 | 14 | 16.5 | 4 | 7 | 22 | 6 | 3.3 | 14 | 4 | 8 | 4.5 | 3/12 | 1160 | 12 |
| PBXS-6-R | 6 | 6 | 24 | 27.5 | 5 | 10.5 | 32 | 10 | 5.4 | 21 | 5.5 | 12 | 10 | 5/21 | 2620 | 41 |
| PBXS-8-R | 8 | 8 | 30 | 33 | 6 | 12.5 | 34 | 12 | 5.4 | 23 | 5.5 | 12 | 15.5 | 6/22 | 4660 | 65 |
| PBXS-10-R | 10 | 10 | 30 | 35 | 6 | 14.5 | 39 | 14.5 | 6.5 | 27 | 6 | 15 | 13.5 | 4/25 | 7280 | 97 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PBXS-4-R | PBXS-4-R | P | 2,800 | - | 在庫品 |
| PBXS-5-R | PBXS-5-R | P | 2,940 | - | 在庫品 |
| PBXS-6-R | PBXS-6-R | P | 3,200 | - | 在庫品 |
| PBXS-8-R | PBXS-8-R | P | 3,830 | - | 在庫品 |
| PBXS-10-R | PBXS-10-R | P | 4,340 | - | 在庫品 |
