・テーパ面を利用することで、インデックスプランジャのピンを自動でストロークさせて、センター穴に挿入させることができます。
・ステンレス製。

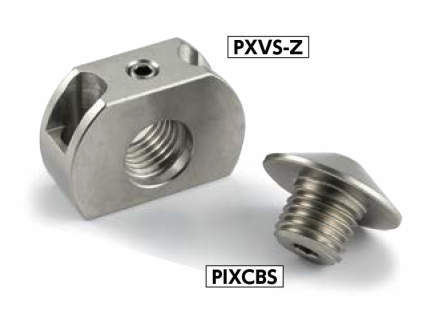

・インデックスプランジャ用取りつけ冶具PXVS-W、PXVS-Zと組み合わせることで、PIXCBSを機械・装置に用意に設置することができます。
共通仕様
| 本体 | SUS431 焼き入れ |
|---|
鍋屋バイテック会社
インデックスプランジャ用ブシュ PIXCBS
詳細仕様
6件の型式

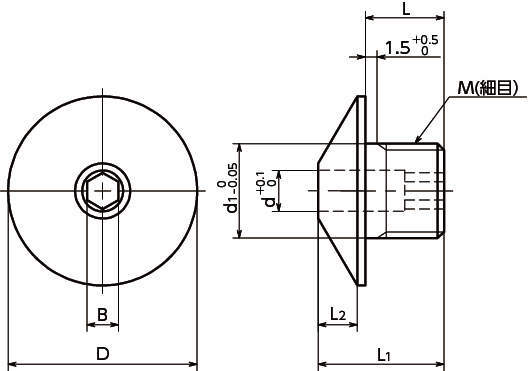

| 型式 | M(細目) | D | d | d1 | L | L1 | L2 | B | 適用インデックスプランジャ ピン径 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| PIXCBS-M12-1.5-4 | M12 | 1.5 | 24 | 4.2 | 12 | 10 | 16 | 5 | 4 | 4 | 16.7 |
| PIXCBS-M12-1.5-5 | M12 | 1.5 | 24 | 5.2 | 12 | 10 | 16 | 5 | 4 | 5 | 16.7 |
| PIXCBS-M12-1.5-6 | M12 | 1.5 | 24 | 6.2 | 12 | 10 | 16 | 5 | 4 | 6 | 16 |
| PIXCBS-M16-1.5-8 | M16 | 1.5 | 32 | 8.2 | 16 | 12 | 20 | 7 | 6 | 8 | 36.7 |
| PIXCBS-M16-1.5-10 | M16 | 1.5 | 32 | 10.2 | 16 | 12 | 20 | 7 | 6 | 10 | 35 |
| PIXCBS-M16-1.5-12 | M16 | 1.5 | 32 | 12.2 | 16 | 12 | 20 | 7 | 6 | 12 | 33.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PIXCBS-M12-1.5-4 | PIXCBS-M12-1.5-4 | P | 2,470 | - | 在庫品 |
| PIXCBS-M12-1.5-5 | PIXCBS-M12-1.5-5 | P | 2,470 | - | 在庫品 |
| PIXCBS-M12-1.5-6 | PIXCBS-M12-1.5-6 | P | 2,470 | - | 在庫品 |
| PIXCBS-M16-1.5-8 | PIXCBS-M16-1.5-8 | P | 3,570 | - | 在庫品 |
| PIXCBS-M16-1.5-10 | PIXCBS-M16-1.5-10 | P | 3,570 | - | 在庫品 |
| PIXCBS-M16-1.5-12 | PIXCBS-M16-1.5-12 | P | 3,570 | - | 在庫品 |
