SNS-SD-EL-ALK
SNS-SD-EL-ALK
・ナイロン溶着つきの極低頭小頭ボルト。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結部を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロンの溶着の耐熱温度は120℃です。
・通常の六角穴付き極低頭ボルトよりザグリ穴径を小さくできます。
・頭部高さはすべて1.5mm以下。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
＜用途＞
・機器・装置の省スペース化
・ねじの戻り止め・脱落防止
| 本体 | SCM435 無電解ニッケルメッキ |
|---|---|
| ナイロン溶着 | ナイロン11 |
| 強度区分 | ねじ部：10.9 頭部：5.8 |
30件の型式

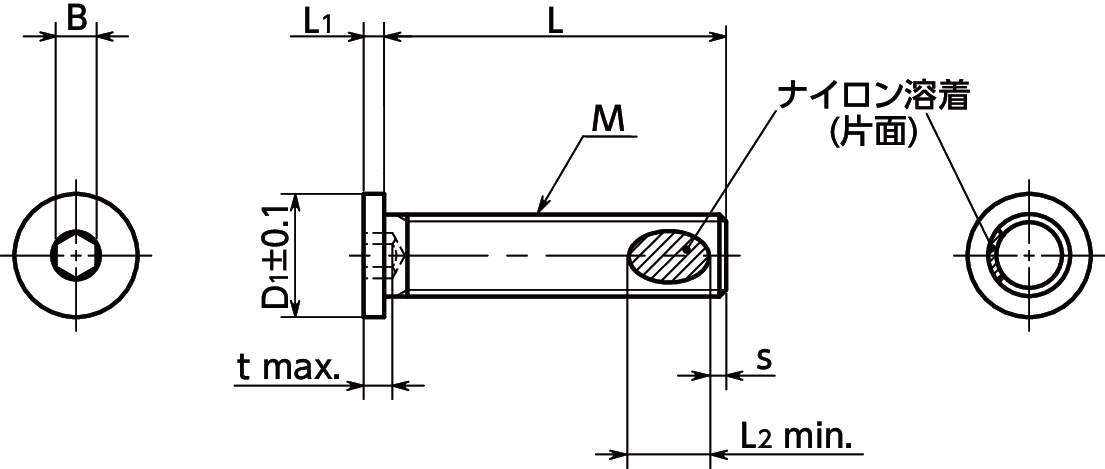

SNS-SD-EL-ALK
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
s (mm) |
L2 (mm) |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| SSH-M3-6-SD-EL-ALK | M3 | 0.5 | 6 | 5 | 1.3 | 1.5 | 2 | 1 | 2.5 | 0.7 | 10 | 0.43 |
| SSH-M3-8-SD-EL-ALK | M3 | 0.5 | 8 | 5 | 1.3 | 1.5 | 2 | 1 | 2.5 | 0.7 | 10 | 0.53 |
| SSH-M3-10-SD-EL-ALK | M3 | 0.5 | 10 | 5 | 1.3 | 1.5 | 2 | 1 | 2.5 | 0.7 | 10 | 0.63 |
| SSH-M3-12-SD-EL-ALK | M3 | 0.5 | 12 | 5 | 1.3 | 1.5 | 2 | 1 | 2.5 | 0.7 | 10 | 0.73 |
| SSH-M4-6-SD-EL-ALK | M4 | 0.7 | 6 | 6 | 1.5 | 2 | 2.5 | 1.4 | 3.3 | 1.7 | 10 | 0.74 |
| SSH-M4-8-SD-EL-ALK | M4 | 0.7 | 8 | 6 | 1.5 | 2 | 2.5 | 1.4 | 3.3 | 1.7 | 10 | 0.9 |
| SSH-M4-10-SD-EL-ALK | M4 | 0.7 | 10 | 6 | 1.5 | 2 | 2.5 | 1.4 | 3.3 | 1.7 | 10 | 1.06 |
| SSH-M4-12-SD-EL-ALK | M4 | 0.7 | 12 | 6 | 1.5 | 2 | 2.5 | 1.4 | 3.3 | 1.7 | 10 | 1.22 |
| SSH-M4-16-SD-EL-ALK | M4 | 0.7 | 16 | 6 | 1.5 | 2 | 2.5 | 1.4 | 3.3 | 1.7 | 10 | 1.54 |
| SSH-M5-6-SD-EL-ALK | M5 | 0.8 | 6 | 8 | 1.5 | 3 | 3 | 1.6 | 4.2 | 4.2 | 10 | 1.6 |
