SNSS-SD-ALK
SNSS-SD-ALK
・ナイロン溶着つきの小頭ボルト。通常の六角穴付きボルトよりザグリ穴径を小さくできます。
・ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
・締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
・ナイロン溶着の耐熱温度は120℃です。
＜用途＞
・機器・装置の省スペース化
・ねじの戻り止め・脱落防止
| 本体 | SUSXM7(SUS304相当) |
|---|---|
| ナイロン溶着 | ナイロン11 |
| 強度区分 | A2-70 |
40件の型式

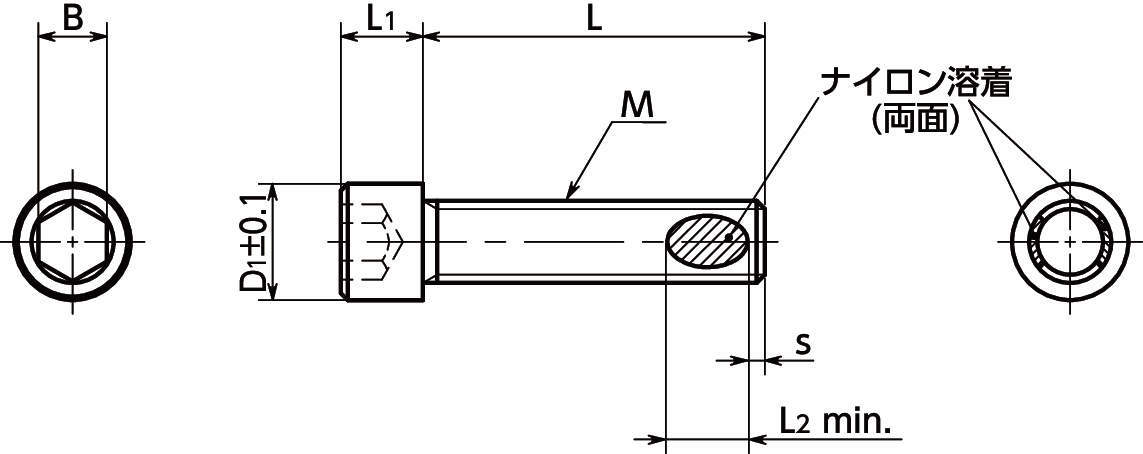

SNSS-SD-ALK
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
s (mm) |
L2 (mm) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| SNSS-M2-3-SD-ALK | M2 | 0.4 | 3 | 3 | 2 | 1.5 | 0.8 | 1.6 | 10 | 0.72 |
| SNSS-M2-4-SD-ALK | M2 | 0.4 | 4 | 3 | 2 | 1.5 | 0.8 | 1.6 | 10 | 0.72 |
| SNSS-M2-5-SD-ALK | M2 | 0.4 | 5 | 3 | 2 | 1.5 | 0.8 | 1.6 | 10 | 0.82 |
| SNSS-M2-6-SD-ALK | M2 | 0.4 | 6 | 3 | 2 | 1.5 | 0.8 | 1.6 | 10 | 0.92 |
| SNSS-M2.5-4-SD-ALK | M2.5 | 0.45 | 4 | 3.8 | 2.5 | 2 | 0.9 | 2 | 10 | 0.53 |
| SNSS-M2.5-5-SD-ALK | M2.5 | 0.45 | 5 | 3.8 | 2.5 | 2 | 0.9 | 2 | 10 | 0.53 |
| SNSS-M2.5-6-SD-ALK | M2.5 | 0.45 | 6 | 3.8 | 2.5 | 2 | 0.9 | 2 | 10 | 0.63 |
| SNSS-M2.5-8-SD-ALK | M2.5 | 0.45 | 8 | 3.8 | 2.5 | 2 | 0.9 | 2 | 10 | 0.73 |
| SNSS-M3-5-SD-ALK | M3 | 0.5 | 5 | 4.5 | 3 | 2.5 | 1 | 2.5 | 10 | 0.53 |
| SNSS-M3-6-SD-ALK | M3 | 0.5 | 6 | 4.5 | 3 | 2.5 | 1 | 2.5 | 10 | 0.57 |
