SGBS-SBP／SGBS-SBPS
SGBS-SBP／SGBS-SBPS
・スラストパッドつきグラブスクリュー
・ワークの締め付け・位置決め・ストッパなどの用途に。
・SGBS−SBPのパッドはプラスティック製のため、ワークを傷つけません。
・SGBS-SBPSはグラブスクリュー・スラストパッド共にステンレス製のため、耐蝕性にすぐれています。
・スラストパッドはグラブスクリューに対して、15°まで傾きます。
ワークの表面が不均一あるいは傾いている場合などに効果的です。
・グラブスクリューとスラストパッドは組みつけ前の状態で出荷します。まっすぐに押し込むだけで組みつけ出来ます。
| グラブスクリュー | SUS303 |
|---|---|
| スラストパッド | SGBS-SBP＝ポリアセタール（つや消し黒） SGBS-SBPS＝SUS303 |
| Oリング | フッ素ゴム |
132件の型式

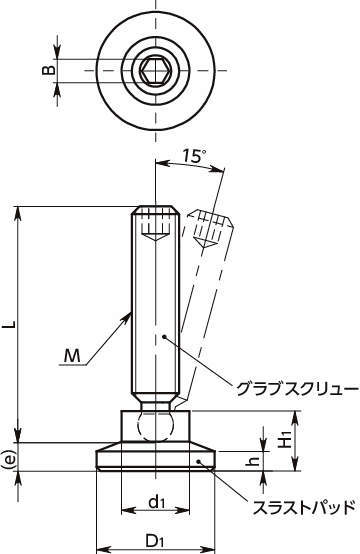

SGBS-SBP／SGBS-SBPS
| 型式 | M(並目) | D1 | d1 | B | H1 | L | h | e | |
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SGBS-M12-63-SBPS21 | M12 | 1.75 | 21 | 12.8 | 1900/1/6 | 10 | 63 | 3 | 3.4 |
| SGBS-M12-63-SBPS25 | M12 | 1.75 | 25 | 13 | 1900/1/6 | 10.5 | 63 | 3 | 3.6 |
| SGBS-M12-63-SBPS32 | M12 | 1.75 | 32 | 14 | 1900/1/6 | 11 | 63 | 3 | 4.2 |
| SGBS-M12-63-SBPS40 | M12 | 1.75 | 40 | 16 | 1900/1/6 | 13 | 63 | 4 | 6.2 |
| SGBS-M12-80-SBPS21 | M12 | 1.75 | 21 | 12.8 | 1900/1/6 | 10 | 80 | 3 | 3.4 |
| SGBS-M12-80-SBPS25 | M12 | 1.75 | 25 | 13 | 1900/1/6 | 10.5 | 80 | 3 | 3.6 |
| SGBS-M12-80-SBPS32 | M12 | 1.75 | 32 | 14 | 1900/1/6 | 11 | 80 | 3 | 4.2 |
| SGBS-M12-80-SBPS40 | M12 | 1.75 | 40 | 16 | 1900/1/6 | 13 | 80 | 4 | 6.2 |
| SGBS-M12-100-SBPS21 | M12 | 1.75 | 21 | 12.8 | 1900/1/6 | 10 | 100 | 3 | 3.4 |
| SGBS-M12-100-SBPS25 | M12 | 1.75 | 25 | 13 | 1900/1/6 | 10.5 | 100 | 3 | 3.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SGBS-M12-63-SBPS21 | SGBS-M12-63-SBPS21 | P | 2,310 | - | 在庫品 |
| SGBS-M12-63-SBPS25 | SGBS-M12-63-SBPS25 | P | 2,420 | - | 在庫品 |
| SGBS-M12-63-SBPS32 | SGBS-M12-63-SBPS32 | P | 2,770 | - | 在庫品 |
| SGBS-M12-63-SBPS40 | SGBS-M12-63-SBPS40 | P | 3,460 | - | 在庫品 |
| SGBS-M12-80-SBPS21 | SGBS-M12-80-SBPS21 | P | 2,780 | - | 在庫品 |
| SGBS-M12-80-SBPS25 | SGBS-M12-80-SBPS25 | P | 2,890 | - | 在庫品 |
| SGBS-M12-80-SBPS32 | SGBS-M12-80-SBPS32 | P | 3,240 | - | 在庫品 |
| SGBS-M12-80-SBPS40 | SGBS-M12-80-SBPS40 | P | 3,930 | - | 在庫品 |
| SGBS-M12-100-SBPS21 | SGBS-M12-100-SBPS21 | P | 3,080 | - | 在庫品 |
| SGBS-M12-100-SBPS25 | SGBS-M12-100-SBPS25 | P | 3,190 | - | 在庫品 |
