FGBA-E
FGBA-E
FGBA-E/FGBAS-E
・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。
・片側めねじタイプ。
・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和に適しています。
・ゴムは環境に配慮したNR(天然ゴム)を使用。
・耐熱温度：80℃
・本体の硬度は3種類。商品記号により選択できます。
・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にしてください。

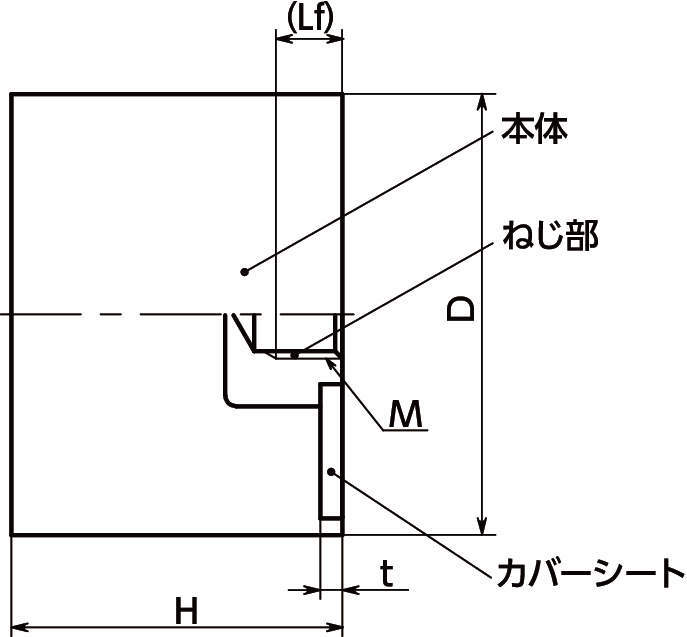

| 本体 | NR(天然ゴム) |
|---|---|
| ねじ部 | スティール・三価クロメート処理 |
| カバーシート | スティール・三価クロメート処理 |
111件の型式
FGBA-E
| 型式 |
D (mm) |
H (mm) |
M(並目) |
Lf (mm) |
t (mm) |
硬度 |
ばね定数 (N/mm) |
最大荷重 (N) |
最大たわみ量 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||
| FGBA-40-20-M8-E-70 | 40 | 20 | M8 | 1.25 | 8 | 2 | A70 | 950 | 4750 | 5 | 50 |
| FGBA-40-30-M8-E-40 | 40 | 30 | M8 | 1.25 | 8 | 2 | A40 | 150 | 1140 | 7.5 | 73 |
| FGBA-40-30-M8-E-55 | 40 | 30 | M8 | 1.25 | 8 | 2 | A55 | 195 | 1480 | 7.5 | 73 |
| FGBA-40-30-M8-E-70 | 40 | 30 | M8 | 1.25 | 8 | 2 | A70 | 375 | 2830 | 7.5 | 73 |
| FGBA-40-40-M8-E-40 | 40 | 40 | M8 | 1.25 | 8 | 2 | A40 | 100 | 995 | 10 | 96 |
| FGBA-40-40-M8-E-55 | 40 | 40 | M8 | 1.25 | 8 | 2 | A55 | 140 | 1400 | 10 | 96 |
| FGBA-40-40-M8-E-70 | 40 | 40 | M8 | 1.25 | 8 | 2 | A70 | 315 | 3150 | 10 | 96 |
| FGBA-50-20-M10-E-40 | 50 | 20 | M10 | 1.5 | 10 | 2 | A40 | 535 | 2680 | 5 | 111 |
| FGBA-50-20-M10-E-55 | 50 | 20 | M10 | 1.5 | 10 | 2 | A55 | 690 | 3460 | 5 | 111 |
| FGBA-50-20-M10-E-70 | 50 | 20 | M10 | 1.5 | 10 | 2 | A70 | 1490 | 7450 | 5 | 111 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FGBA-40-20-M8-E-70 | FGBA-40-20-M8-E-70 | P | 570 | - | - |
| FGBA-40-30-M8-E-40 | FGBA-40-30-M8-E-40 | P | 680 | - | - |
| FGBA-40-30-M8-E-55 | FGBA-40-30-M8-E-55 | P | 480 | - | 在庫品 |
| FGBA-40-30-M8-E-70 | FGBA-40-30-M8-E-70 | P | 680 | - | - |
| FGBA-40-40-M8-E-40 | FGBA-40-40-M8-E-40 | P | 810 | - | - |
| FGBA-40-40-M8-E-55 | FGBA-40-40-M8-E-55 | P | 590 | - | 在庫品 |
| FGBA-40-40-M8-E-70 | FGBA-40-40-M8-E-70 | P | 810 | - | - |
| FGBA-50-20-M10-E-40 | FGBA-50-20-M10-E-40 | P | 810 | - | - |
| FGBA-50-20-M10-E-55 | FGBA-50-20-M10-E-55 | P | 600 | - | 在庫品 |
| FGBA-50-20-M10-E-70 | FGBA-50-20-M10-E-70 | P | 810 | - | - |
